AGITATORE LENTO EVRL

AGITATORI INDUSTRIALI LENTI

ALBERO CON RIVESTIMENTO IN PP, PVC o PVDF

AGITATORE LENTO EVRL

Caratteristiche:

Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC o PVDF, calettato direttamente al riduttore
Supportazione meccanica con lanterna in alluminio per medio carico (EVRK) o per alto carico (EVRL) e cuscinetto
Girante quadripala con pale inclinate, diritte o ad alto flusso in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD
Su richiesta montaggio tenuta meccanica singola o doppia flussata.

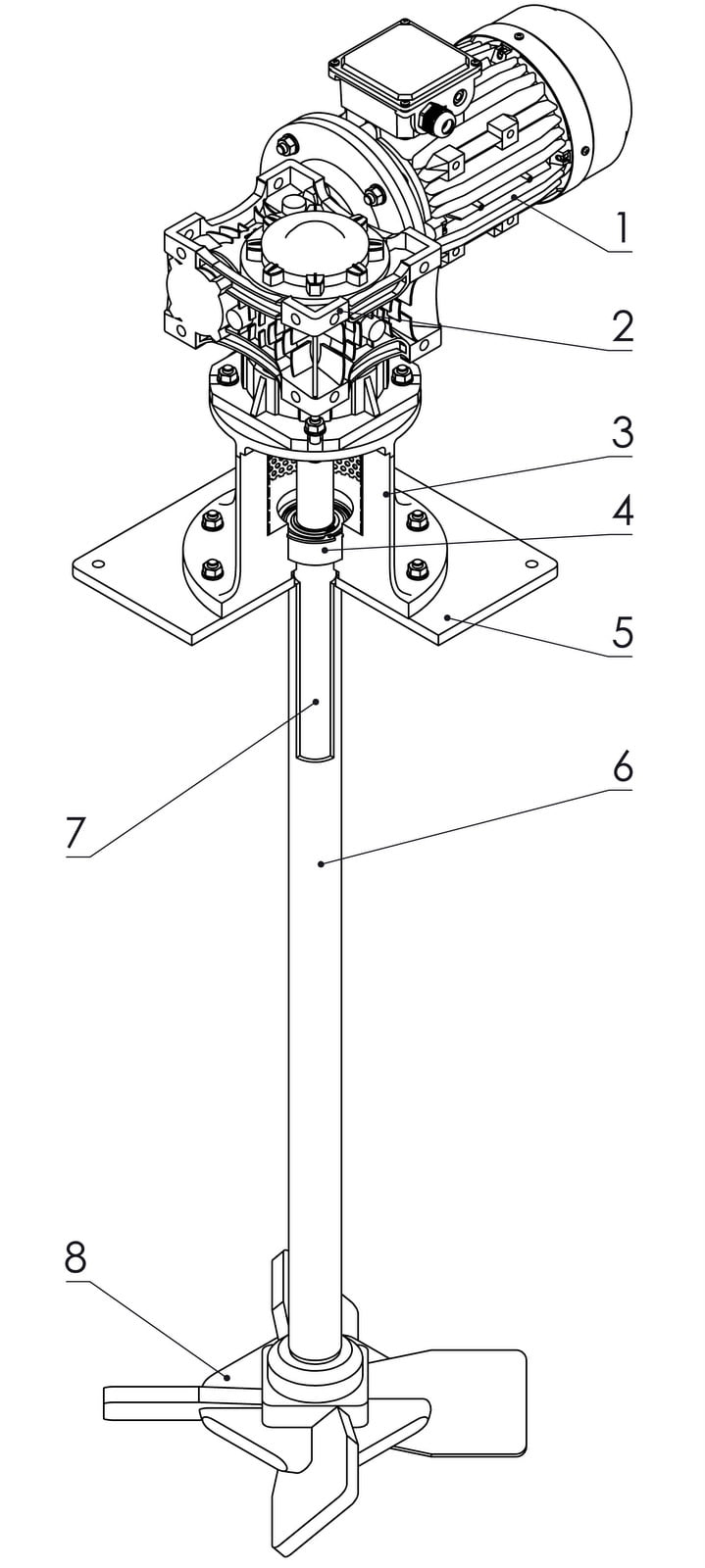

Agitatore lento EVRL con lanterna, disegno con i componenti numerati

Motore (Elettrico/Pneumatico)
Riduttore
Lanterna
Cuscinetto
Piastra di Fissaggio
Rivestimento
Albero
Girante

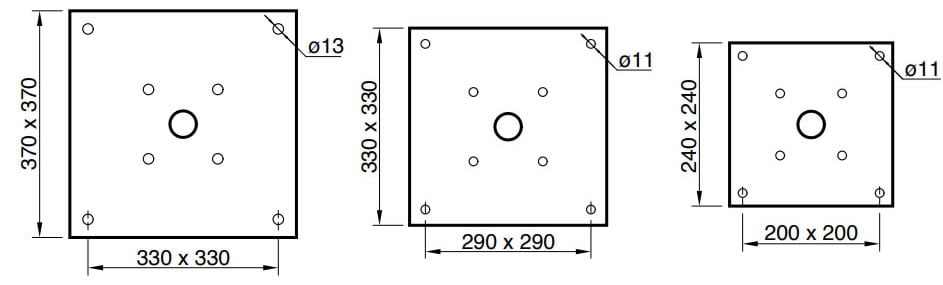

Nota: le dimensioni della piastra possono variare in base alle esigenze

ALBERO IN ACCIAIO AISI 304-316

DATI TECNICI

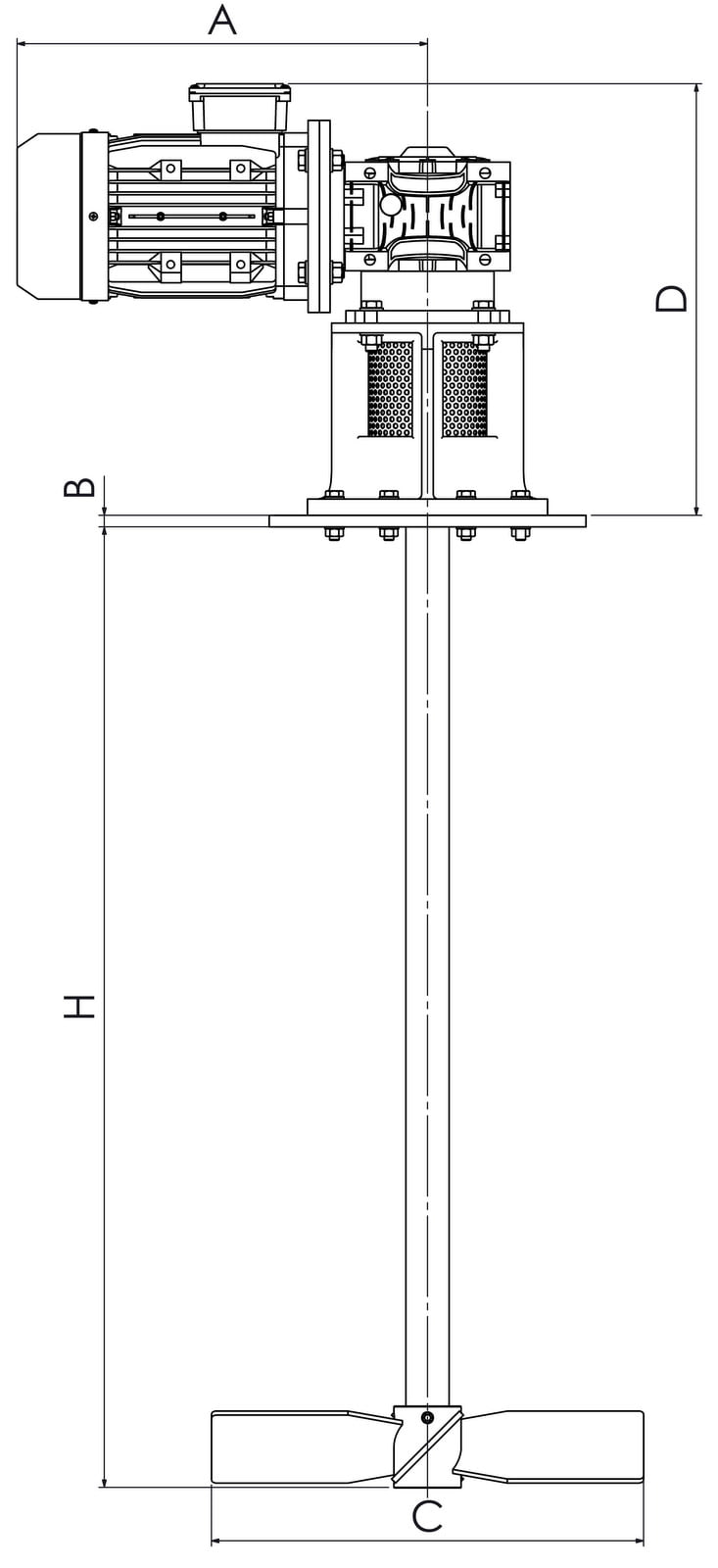

Agitatore lento EVRL con lanterna, disegno quotato con dimensioni d'ingombro

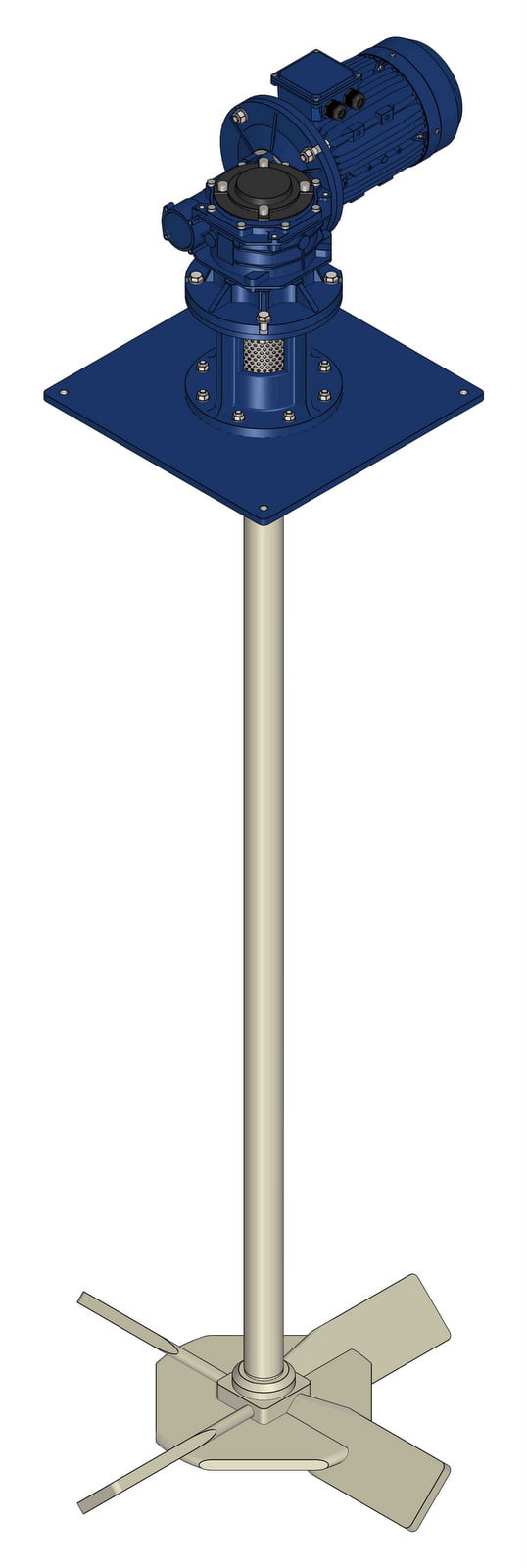

Agitatori lenti EVRK ed EVRL in materiale termoplastico per ambienti corrosivi

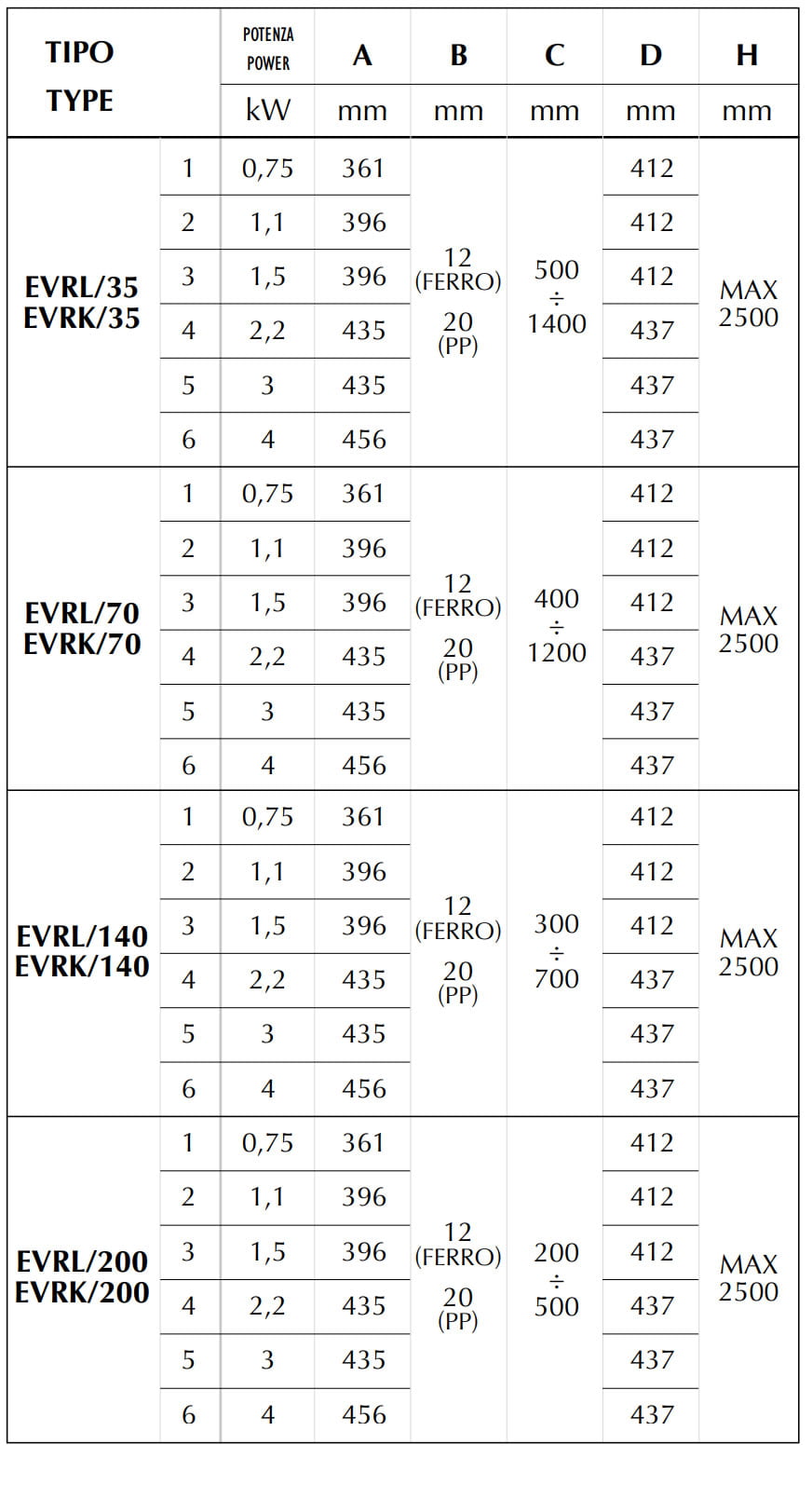

Agitatori lenti EVRK ed EVRL, scheda tecnica con dati prestazionali

GIRANTI

GIRANTE MODULARE A PALE INCLINATE

Campo di utilizzo da 10 a 380 rpm.

GIRANTE TURBINA A PALE INCLINATE

Campo di utilizzo da 10 a 380 rpm.

GIRANTE AD ALTO FLUSSO

Campo di utilizzo da 10 a 380 rpm.

GIRANTE QUADRIPALA A PALE MOBILI

Campo di utilizzo da fino a 400 rpm.

GIRANTE PROFILO AD ANCORA

Campo di utilizzo da 5 a 56 rpm.

Quando serve l’agitatore lento EVRL per alto carico

L’EVRL è il modello della famiglia EVR pensato per le condizioni meccaniche più gravose che si possono gestire con una lanterna in alluminio: la supportazione con lanterna per alto carico e cuscinetto protegge il riduttore dalle sollecitazioni radiali della girante. L’albero resta calettato direttamente al riduttore e il comando può essere affidato a un motore elettrico o pneumatico.

Si sceglie l’EVRL quando un EVRK lavorerebbe al limite: fluidi più densi, giranti di diametro maggiore, vasche più profonde che richiedono alberi lunghi. Se servono più giranti sullo stesso albero o carichi ancora superiori, il passo successivo è il KVRL con lanterna in ferro. Come per tutti i nostri agitatori, su richiesta è disponibile la certificazione ATEX.

Flocculazione in vasche di grande volume
Neutralizzazione di reflui industriali
Preparazione di polielettrolita ad alta concentrazione
Agitazione di liquidi con solidi da mantenere in sospensione
Miscelazione lenta di fluidi corrosivi ad alta viscosità

Domande frequenti

Quali giranti si possono abbinare all’EVRL?

Girante quadripala con pale inclinate, diritte o ad alto flusso, in acciaio AISI 304-316 oppure in PP, PVC, PVDF o PE-HD. La scelta dipende dalla viscosità e dal tipo di flusso richiesto: pale inclinate per un flusso misto, alto flusso per il ricircolo di grandi volumi.

Quali motori per agitatori industriali sono previsti sull’EVRL?

L’EVRL può essere azionato da motore elettrico o pneumatico, sempre abbinato a un riduttore. Il motore pneumatico è una soluzione da valutare nelle aree dove si preferisce evitare l’alimentazione elettrica in prossimità della vasca.

L’EVRL può essere realizzato su misura?

Sì. Le dimensioni della piastra di fissaggio variano in base alle esigenze e il nostro ufficio tecnico definisce materiali, girante e tenuta (singola o doppia flussata, su richiesta) sui dati del processo.
