GAMMA AGITATORI
Agitatori lenti, veloci e laterali
AGITATORI INDUSTRIALI
L’esperienza e la ricerca continua ci ha portato ad ampliare la nostra produzione di agitatori e mixer che sono realizzati sulle caratteristiche fisico/chimiche del prodotto da miscelare.
Possono essere dotati di motori elettrici o pneumatici, riduttori di velocità in base alle caratteristiche della macchina, alberi in AISI e con la possibilità di un rivestimento specifico, giranti idonee alla movimentazione di liquidi e fluidi più o meno densi, su richiesta certificazione ATEX.
AGITATORI VELOCI
Adatti per miscelare liquidi e fluidi in genere a bassa viscosità; dissoluzione, preparazione di soluzioni e impianti chimico-fisici per il trattamento dell’acqua.

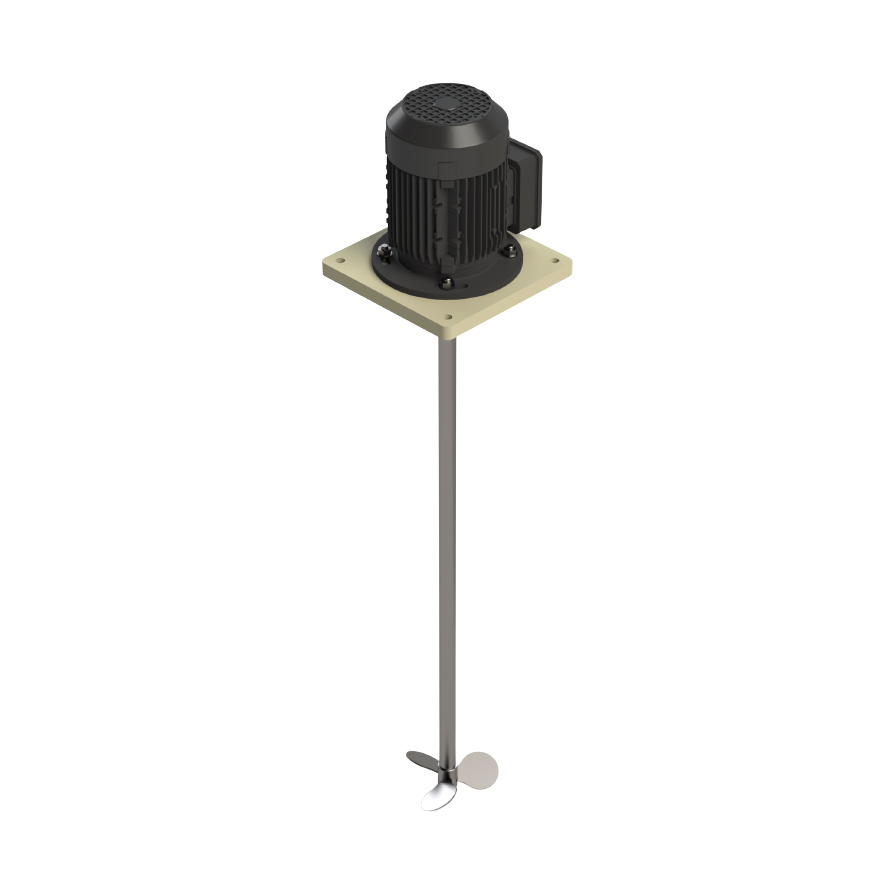

EV / EV-G
Motore elettrico trifase o monofase (su EV-G). Albero del motore senza connessioni con altezza standard; possibilità di collegamento motore/agitatore tramite giunto in alluminio 7075 autoallineante (su EV-G). Girante elica tripala marina in acciaio o materiale plastico.

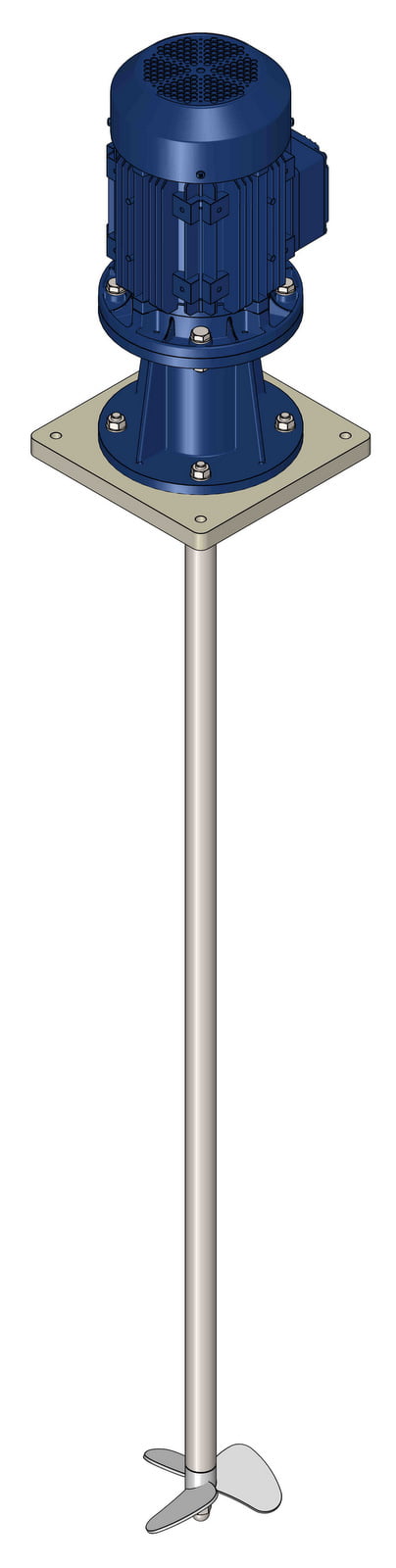

EVK-G
Motore elettrico trifase/monofase 4 poli, 6 poli e 8 poli o Pneumatico. Supportazione meccanica con lanterna in alluminio e cuscinetto. Collegamento motore/agitatore tramite giunto in alluminio 7075 autoallineante. Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD. Girante elica tripala marina in acciaio AISI 304-316 o in PP, PVC o PVDF.
EVL / EVL-G
Motore elettrico trifase/monofase 4 poli, 6 poli e 8 poli o Pneumatico. Supportazione meccanica con lanterna in alluminio con singolo o doppio cuscinetto. Collegamento motore/agitatore tramite giunto elastico o in alluminio 7075 autoallineante. Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD. Girante elica tripala marina, turbina a pale diritte, emulsionatrice, cowless, in acciaio AISI 304-316 o in PP, PVC o PVDF.

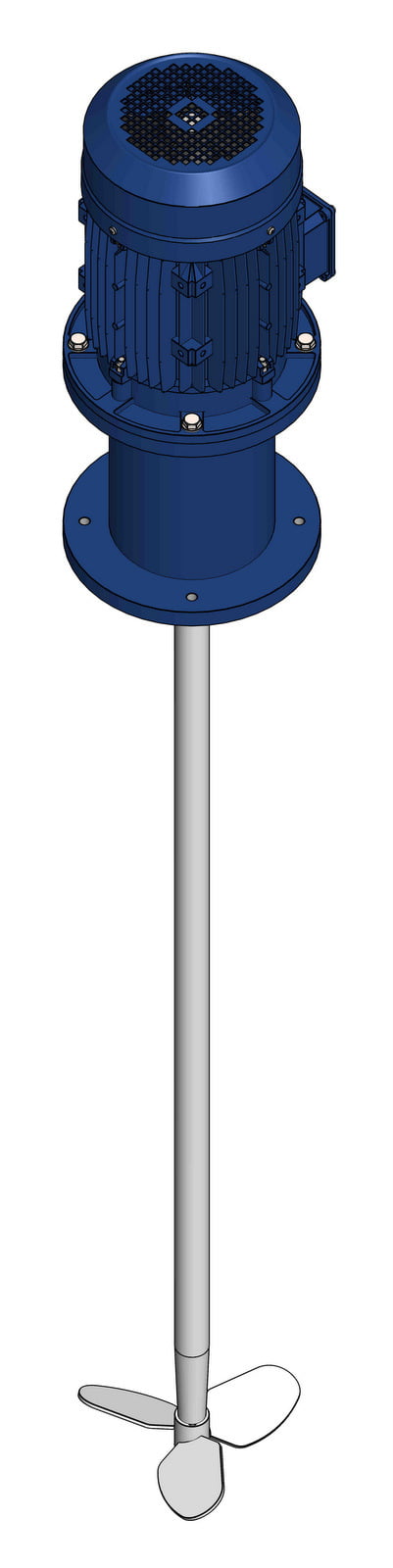

KVL
Motore elettrico trifase/monofase 4 poli, 6 poli e 8 poli. Supportazione meccanica con lanterna in ferro singola o doppia con cuscinetti obliqui DCS. Collegamento motore/agitatore tramite giunto o diretto. Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD. Girante elica tripala marina, turbina a pale diritte, emulsionatrice, cowless, in acciaio AISI 304-316 o in PP, PVC o PVDF.
AGITATORI LENTI
Adatti per miscelare liquidi e fluidi in genere media ed alta viscosità; flocculazione, neutralizzazione, preparazione polielettrolita, impianti chimico-fisici per il trattamento dell’acqua.
EVR
Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC o PVDF, calettato direttamente al riduttore. Girante quadripala con pale inclinate o diritte in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD. Su richiesta montaggio tenuta meccanica singola o doppia flussata.
EVRK
Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC o PVDF, calettato direttamente al riduttore. Supportazione meccanica con lanterna in alluminio per medio carico e cuscinetto. Girante quadripala con pale inclinate, diritte o ad alto flusso in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD. Su richiesta montaggio tenuta meccanica singola o doppia flussata.

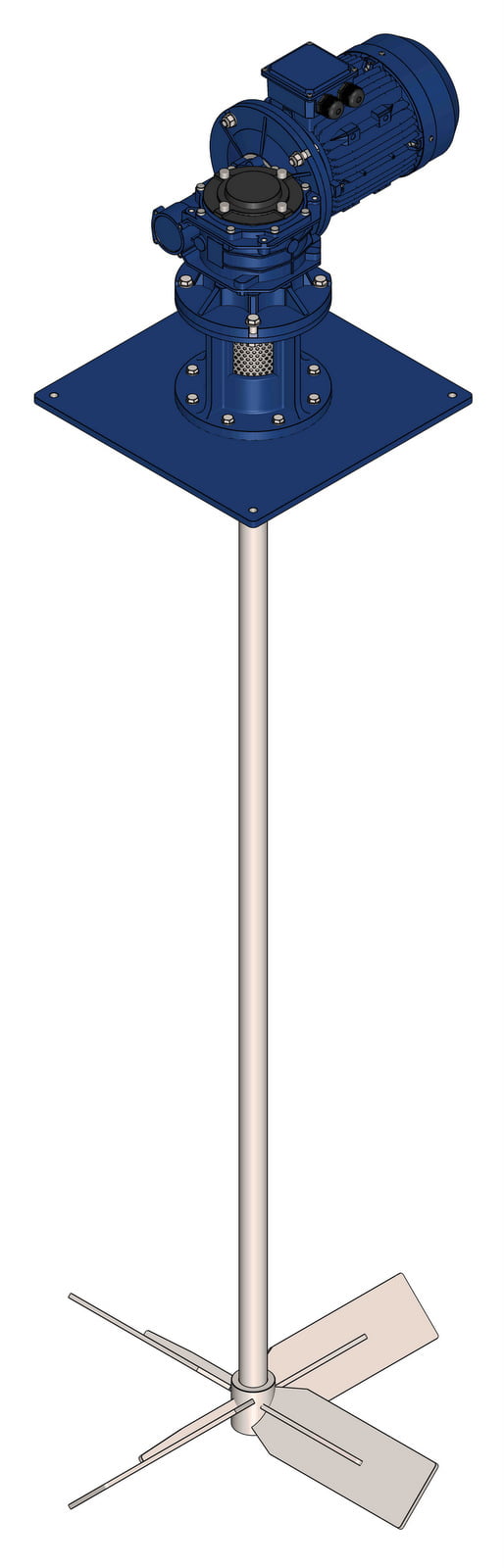

EVRL
Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC o PVDF, calettato direttamente al riduttore. Supportazione meccanica con lanterna in alluminio per alto carico e cuscinetto. Girante quadripala con pale inclinate, diritte o ad alto flusso in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD. Su richiesta montaggio tenuta meccanica singola o doppia flussata.

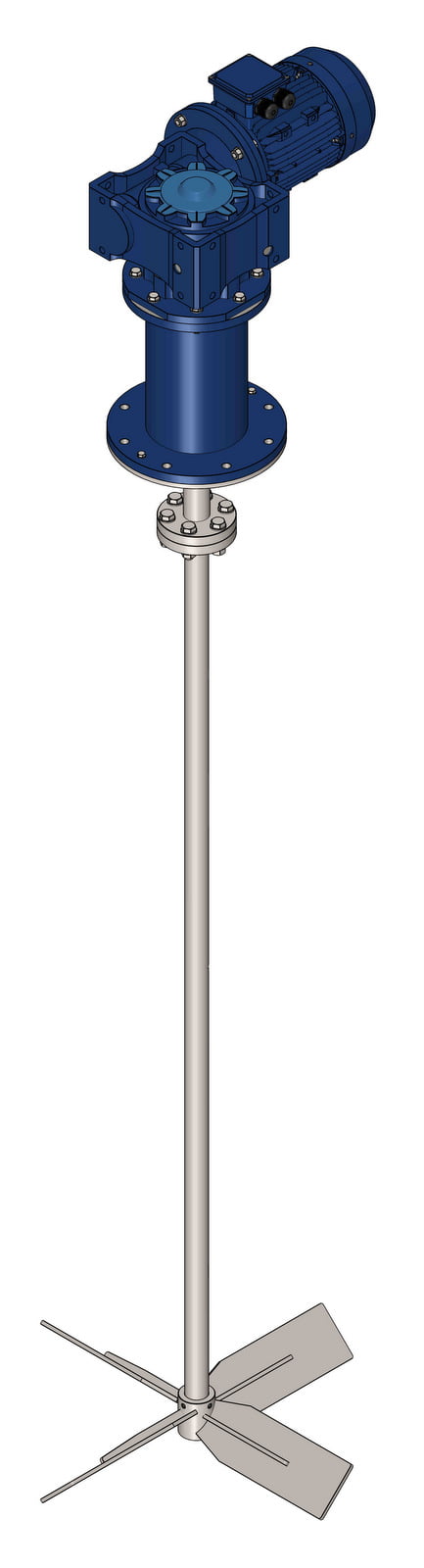

KVRL
Albero flangiato in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF, PE-HD o EBANITE, calettato direttamente al riduttore. Supportazione meccanica con lanterna in ferro per carichi importanti e cuscinetto. Girante o giranti (da 2 a 4) bipala o quadripala con pale inclinate, diritte o ad alto flusso, in acciaio AISI 304-316 o in PP, PVC, PVDF, PE-HD o rivestite in EBANITE. Su richiesta montaggio tenuta meccanica singola o doppia flussata.
AGITATORI LATERALI
Veloci LVO o lenti LRO. Corredati di tenute meccaniche interne, esterne, a cartuccia singola o doppia con o senza flussaggio, costruite in ceramica, grafite, silicio, tungsteno o hastelloy.

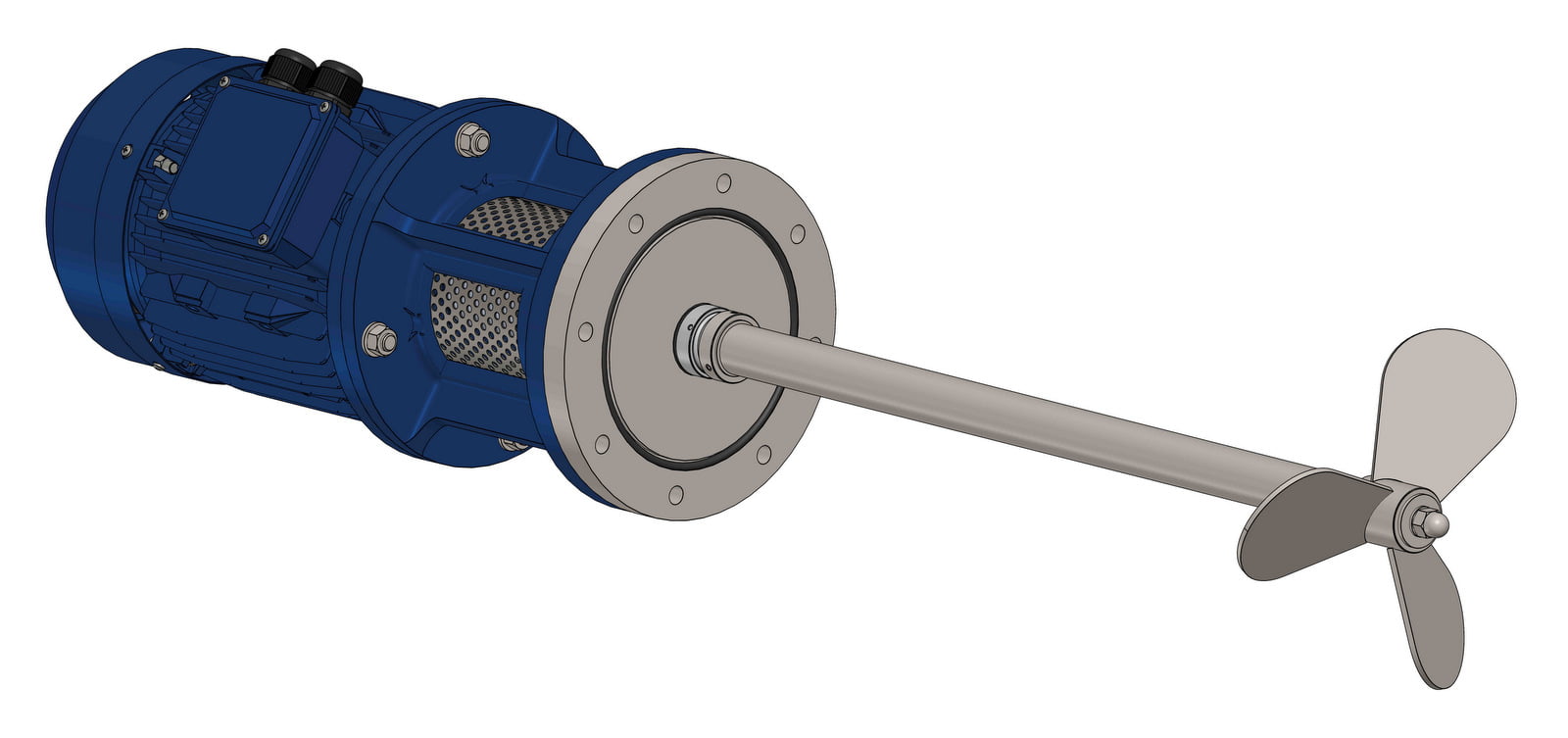

LVO
Motore elettrico trifase/monofase 4 poli, 6 poli e 8 poli o Pneumatico. Supportazione meccanica con lanterna in alluminio con singolo cuscinetto. Collegamento motore/agitatore tramite giunto in alluminio 7075 autoallineante. Disco separatore per alloggiamento tenuta. Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD. Girante elica tripala marina, turbina a pale diritte, emulsionatrice, cowless, in acciaio AISI 304-316 o in PP, PVC o PVDF.

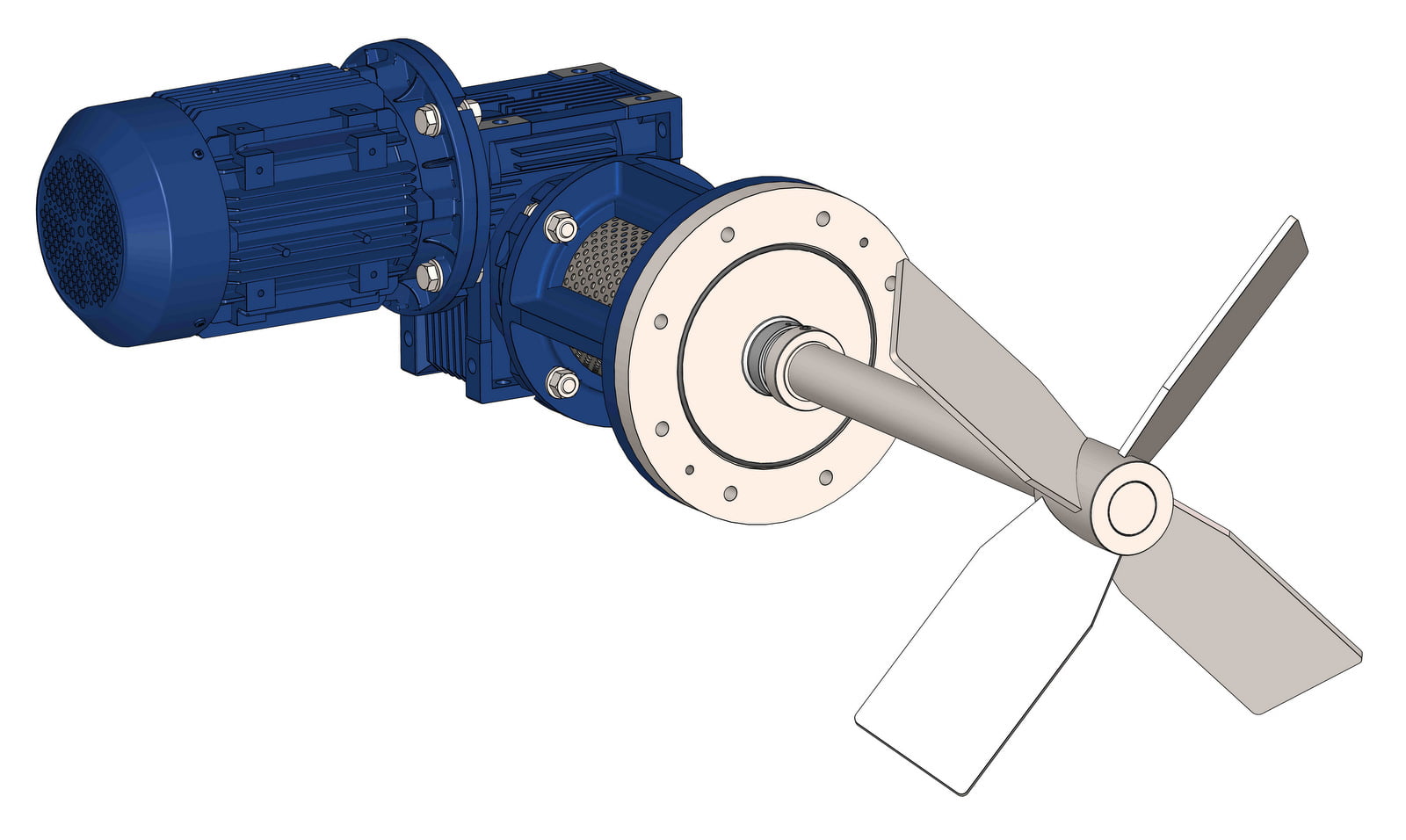

LRO
Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC o PVDF, calettato direttamente al riduttore. Supportazione meccanica con lanterna in alluminio per medio o alto carico e cuscinetto. Disco separatore per alloggiamento tenuta. Girante quadripala con pale inclinate, diritte o ad alto flusso in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD
Agitatori industriali per liquidi: come scegliere tra veloci, lenti e laterali
Gli agitatori industriali Nuova Darimpianti sono costruiti per componenti: motore elettrico o pneumatico, eventuale riduttore, lanterna con cuscinetti, giunto, albero in AISI o in C45 rivestito in PP, PVC, PVDF o PE-HD e girante adatta al prodotto. Questa impostazione modulare permette di configurare ogni agitatore industriale sulle caratteristiche chimico-fisiche del fluido. La scelta parte da due domande: quanto è viscoso il liquido e come si può installare la macchina sulla vasca.
Agitatori veloci per liquidi a bassa viscosità
Dissoluzione, preparazione di soluzioni e trattamento acque chimico-fisico. Le quattro serie si differenziano soprattutto per il supporto dell’albero:
- EV / EV-G: girante sull’albero motore, il più semplice; disponibile con girante a pale mobili per IBC e fusti.
- EVK-G: lanterna in alluminio con cuscinetto e giunto 7075, motore elettrico o pneumatico.
- EVL / EVL-G: singolo o doppio cuscinetto, giunto elastico o 7075.
- KVL: lanterna in ferro con cuscinetti obliqui DCS, per i carichi più impegnativi.
Agitatori lenti per media e alta viscosità
Flocculazione, neutralizzazione, preparazione di polielettrolita. L’albero è calettato direttamente al riduttore e la girante quadripala può avere pale inclinate, diritte o ad alto flusso. EVR è la versione base, EVRK ed EVRL aggiungono una lanterna in alluminio per medio e alto carico, KVRL ha lanterna in ferro, albero flangiato e da 2 a 4 giranti, anche in ebanite. Su richiesta tenuta meccanica singola o doppia flussata.
Agitatori laterali
Quando la macchina non può entrare dall’alto si monta a parete: LVO veloce o LRO lento, con tenute meccaniche interne o a cartuccia in ceramica, grafite, silicio, tungsteno o hastelloy.
Materiali delle parti bagnate
Albero rivestito e girante si realizzano in PP, PVC o PVDF in base all’acido o alla base da trattare, oppure in acciaio AISI 304-316 quando il fluido lo consente. La compatibilità va verificata su concentrazione e temperatura reali: la tabella di resistenza chimica dei polimeri è un primo riferimento, poi la conferma arriva dal nostro ufficio tecnico.
Domande frequenti
Meglio un agitatore veloce o lento?
Decide la viscosità. Gli agitatori meccanici per liquidi veloci lavorano su fluidi poco viscosi con giranti piccole ad alta velocità; quelli lenti muovono fluidi densi con giranti grandi e riduttore. Nella fascia intermedia conta il processo.
Quale agitatore serve per le vernici?
Per disperdere pigmenti e cariche si usa la girante cowless, disponibile sugli agitatori veloci e utilizzata tra 300 e 3000 rpm. Con lotti grandi o prodotti più densi va verificata la circolazione nella vasca.
Avete agitatori per IBC e contenitori?
Sì. L’EV si monta con girante a pale mobili, che entra dal bocchello della cisternetta e si apre in rotazione. Su richiesta forniamo la certificazione ATEX.
Approfondimenti
Materiali e applicazioni
L’ufficio tecnico e l’officina di Nuova Darimpianti consentono la produzione e la realizzazione di agitatori con una vasta gamma di materiali, potenze e dimensioni.
Realizziamo progetti su misura per soddisfare anche le esigenze più particolari dei nostri clienti.
Acciaio al Carbonio
Possiede diverse proprietà che lo rendono ampiamente utilizzato in varie applicazioni industriali come la resistenza meccanica; la presenza del carbonio conferisce all’acciaio una maggiore durezza e resistenza.
AISI
Le proprietà del materiale AISI possono variare in base alla lega specifica, ma in generale l’acciaio AISI ha diverse caratteristiche che lo rendono un materiale molto versatile e ampiamente utilizzato in diversi settori industriali.
PVC o PVDF
Il PVC (Policloruro di vinile) e il PVDF (Polifluoruro di vinilidene) sono entrambi polimeri termoplastici utilizzati in una vasta gamma di applicazioni industriali. Enrtambi hanno buona resistenza chimica, termica e meccanica.
Industrie chimiche
Nell’industria chimica, gli agitatori sono impiegati per mescolare reagenti, catalizzatori e solventi. Possono facilitare la dissoluzione di sostanze solide in liquidi, migliorare la reazione chimica e garantire una distribuzione uniforme dei componenti
Industria Farmaceutica
Le pompe farmaceutiche trasferiscono liquidi tra serbatoi, reattori e unità di produzione. Possono essere utilizzate per dosare con precisione i principi attivi nei processi di produzione farmaceutica.
Industrie Alimentari
ell’industria alimentare, gli agitatori sono impiegati per mescolare ingredienti durante la produzione di bevande, latticini, salse, creme e altri prodotti. Assicurano una distribuzione uniforme di zuccheri, grassi, aromi e additivi.
