AGITATORE LENTO EVRK

AGITATORI INDUSTRIALI LENTI

ALBERO CON RIVESTIMENTO IN PP, PVC o PVDF

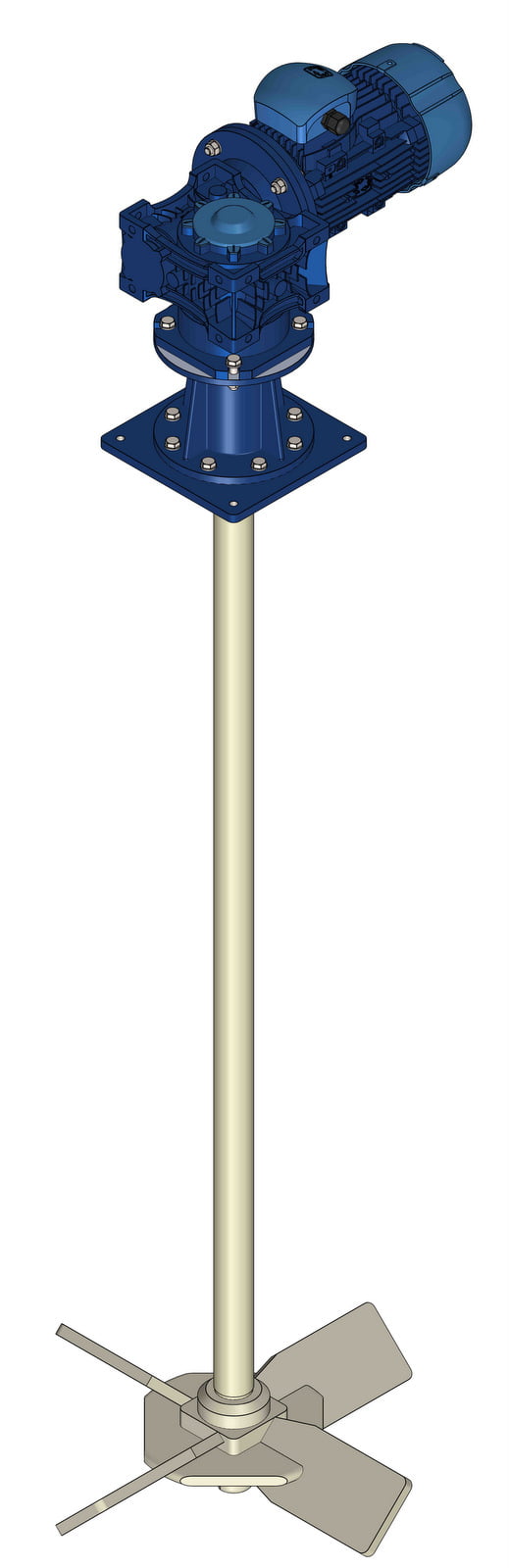

AGITATORE LENTO EVRK

Caratteristiche:

Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC o PVDF, calettato direttamente al riduttore
Supportazione meccanica con lanterna in alluminio per medio carico (EVRK) o per alto carico (EVRL) e cuscinetto
Girante quadripala con pale inclinate, diritte o ad alto flusso in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD
Su richiesta montaggio tenuta meccanica singola o doppia flussata.

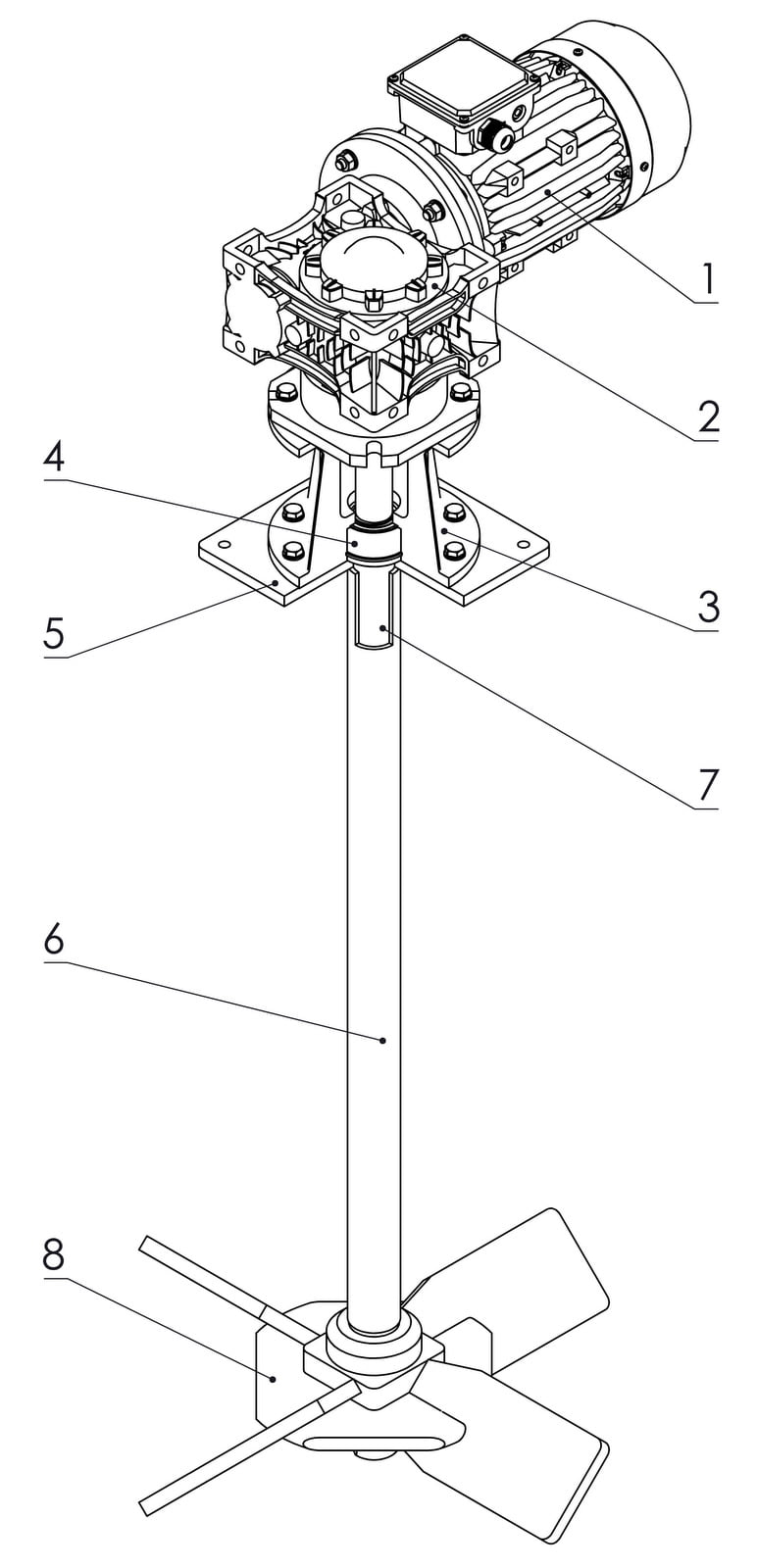

Agitatore lento EVRK con riduttore, disegno con i componenti numerati

Motore (Elettrico/Pneumatico)
Riduttore
Lanterna
Cuscinetto
Piastra di Fissaggio
Rivestimento
Albero
Girante

Nota: le dimensioni della piastra possono variare in base alle esigenze

ALBERO IN ACCIAIO AISI 304-316

DATI TECNICI

Agitatore lento EVRK con riduttore, disegno quotato con dimensioni d'ingombro

Agitatori lenti EVRK ed EVRL in materiale termoplastico per ambienti corrosivi

Agitatori lenti EVRK ed EVRL, scheda tecnica con dati prestazionali

GIRANTI

GIRANTE MODULARE A PALE INCLINATE

Campo di utilizzo da 10 a 380 rpm.

GIRANTE TURBINA A PALE INCLINATE

Campo di utilizzo da 10 a 380 rpm.

GIRANTE AD ALTO FLUSSO

Campo di utilizzo da 10 a 380 rpm.

GIRANTE QUADRIPALA A PALE MOBILI

Campo di utilizzo da fino a 400 rpm.

GIRANTE PROFILO AD ANCORA

Campo di utilizzo da 5 a 56 rpm.

Applicazioni e scelta dell’agitatore lento EVRK

L’EVRK riprende l’impostazione dell’EVR, con albero calettato direttamente al riduttore, e aggiunge una supportazione meccanica con lanterna in alluminio per medio carico e cuscinetto. La lanterna sostiene i carichi radiali generati dalla girante, così il riduttore lavora in condizioni più regolari quando la girante è più grande o il fluido oppone maggiore resistenza. Il motore può essere elettrico o pneumatico.

Rispetto all’EVR, l’EVRK amplia anche la scelta delle giranti: oltre alla quadripala a pale inclinate o diritte è disponibile la versione ad alto flusso. È quindi un buon punto di equilibrio tra agitatori con girante inclinata per la flocculazione e configurazioni orientate al ricircolo di grandi volumi. La piastra di fissaggio si dimensiona in base all’installazione.

Flocculazione e coagulazione nel trattamento chimico-fisico delle acque
Neutralizzazione in vasche di reazione
Preparazione e stoccaggio di polielettrolita
Mantenimento in sospensione di liquidi con solidi a bassa velocità
Miscelazione di fluidi corrosivi a media e alta viscosità

Domande frequenti

Che differenza c’è tra EVRK ed EVRL?

Entrambi hanno lanterna in alluminio e cuscinetto. L’EVRK è previsto per medio carico, l’EVRL per alto carico. Albero, materiali e giranti disponibili sono gli stessi.

Quando scegliere la girante ad alto flusso invece delle pale inclinate?

La girante ad alto flusso muove grandi volumi con un taglio contenuto ed è indicata per il ricircolo e la sospensione di solidi. Le pale inclinate offrono un flusso misto più versatile, adatto a flocculazione e polielettrolita. In scheda entrambe lavorano tra 10 e 380 rpm.

In quali materiali è disponibile l’EVRK?

Albero in acciaio AISI 304-316 oppure in C45 rivestito in PP, PVC o PVDF; girante in acciaio AISI 304-316 o in PP, PVC, PVDF o PE-HD. Su richiesta si monta una tenuta meccanica singola o doppia flussata.
