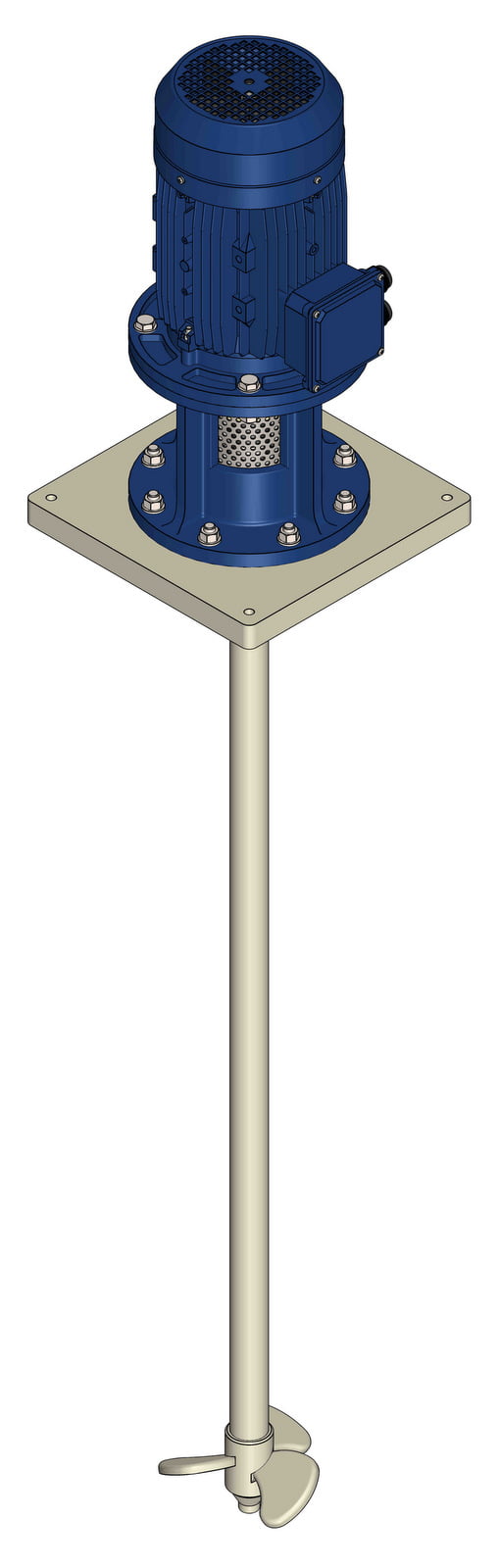

AGITATORE VELOCE EVL / EVL-G
AGITATORI INDUSTRIALI VELOCI
ALBERO CON RIVESTIMENTO IN PP, PVC o PVDF
AGITATORE VELOCE EVL / EVL-G
Caratteristiche:
Motore elettrico trifase/monofase 4 poli, 6 poli e 8 poli o Pneumatico.
Supportazione meccanica con lanterna in alluminio con singolo o doppio cuscinetto
Collegamento motore/agitatore tramite giunto elastico o in alluminio 7075 autoallineante
Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD
Girante elica tripala marina, turbina a pale diritte, emulsionatrice, cowless, in acciaio AISI 304-316 o in PP, PVC o PVDF.

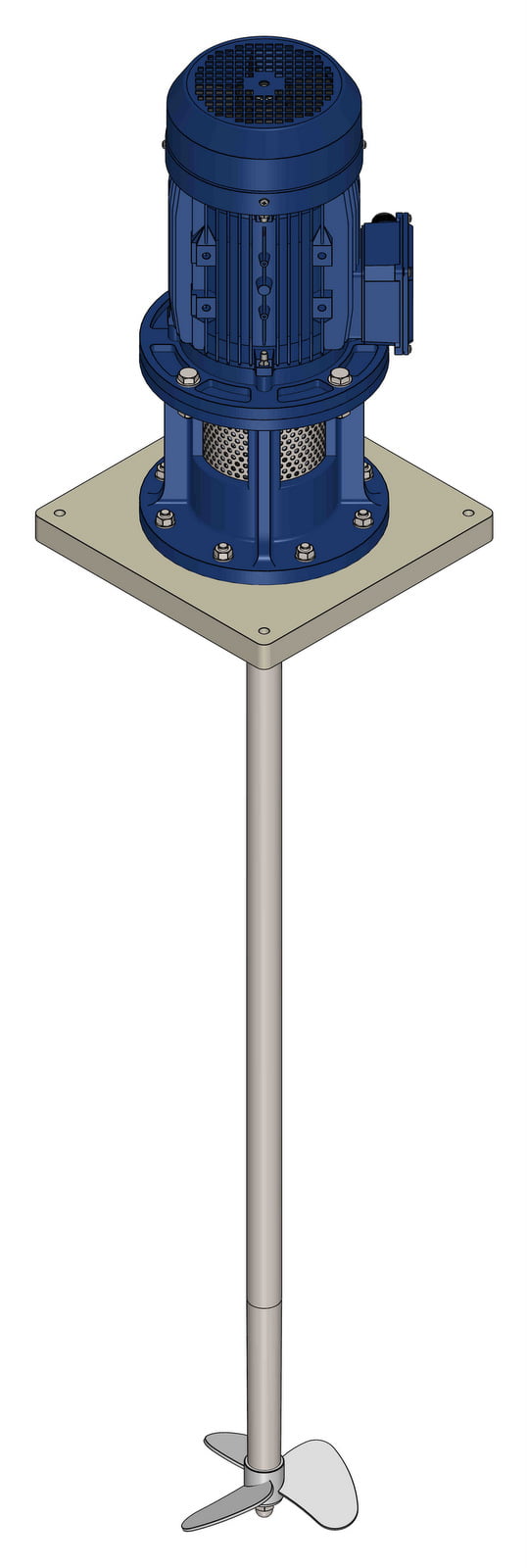

Modello EVL
- Motore (Elettrico/Pneumatico)
- Lanterna
- Piastra di Fissaggio
- Giunto
- Cuscinetto
- Cuscinetto
- Albero
- Rivestimento
- Girante

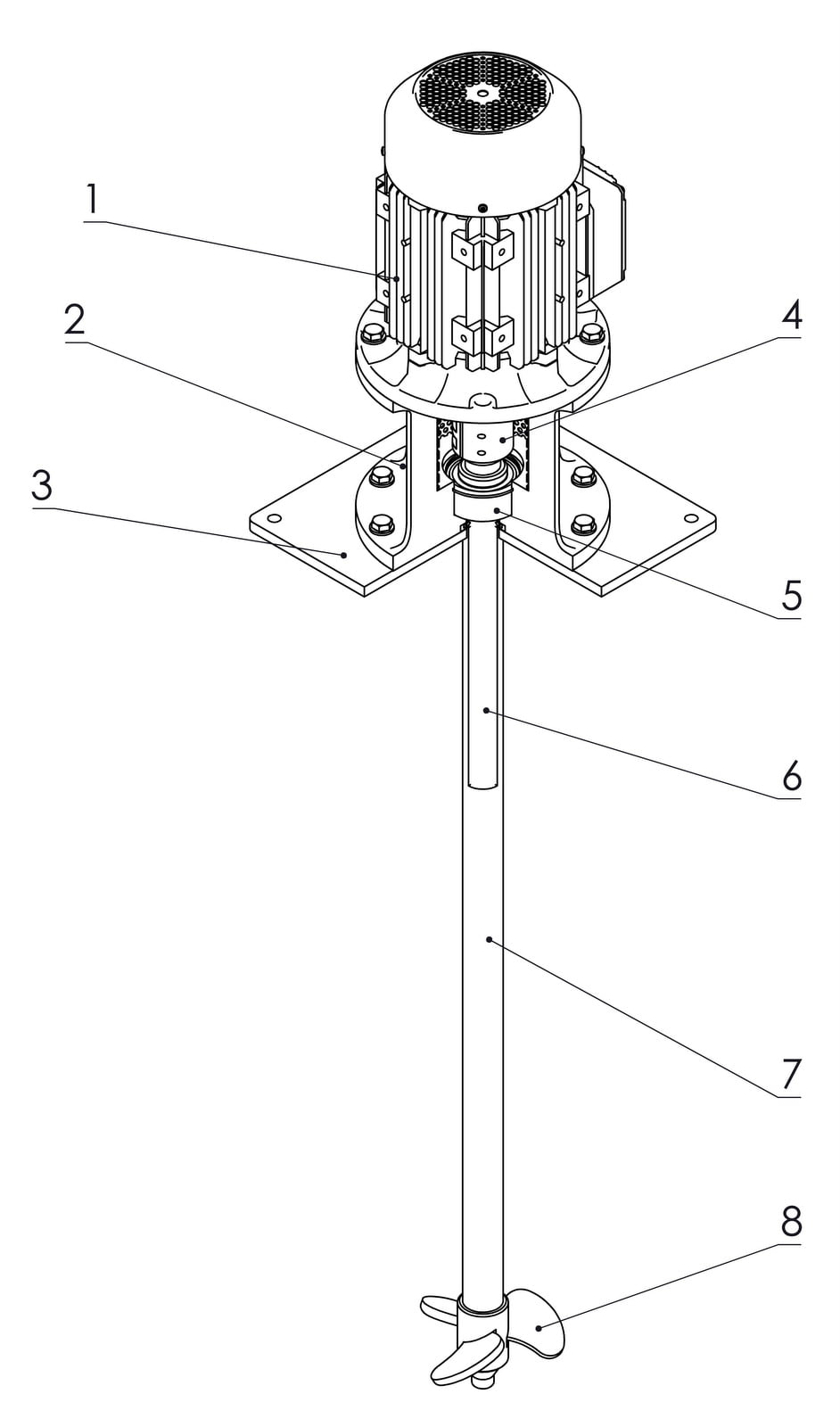

Modello EVL-G
- Motore (Elettrico/Pneumatico)
- Lanterna
- Piastra di Fissaggio
- Giunto
- Cuscinetto
- Albero
- Rivestimento
- Girante

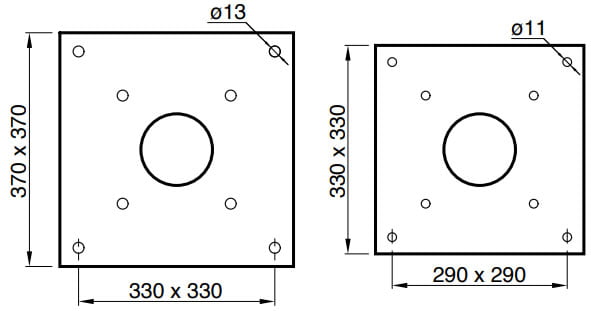

Nota: le dimensioni della piastra possono variare in base alle esigenze
ALBERO IN ACCIAIO AISI 316

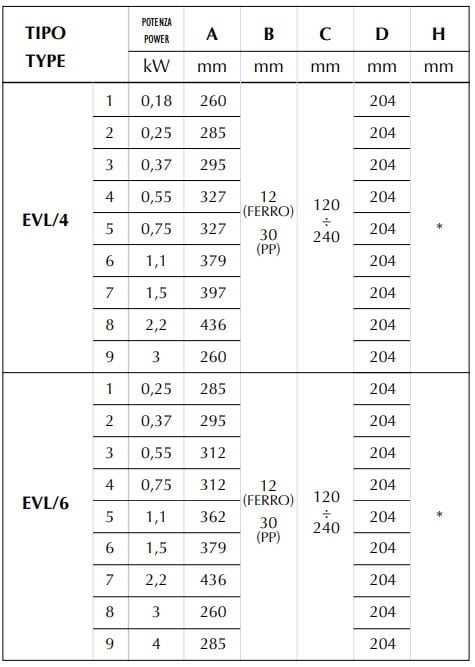

DATI TECNICI

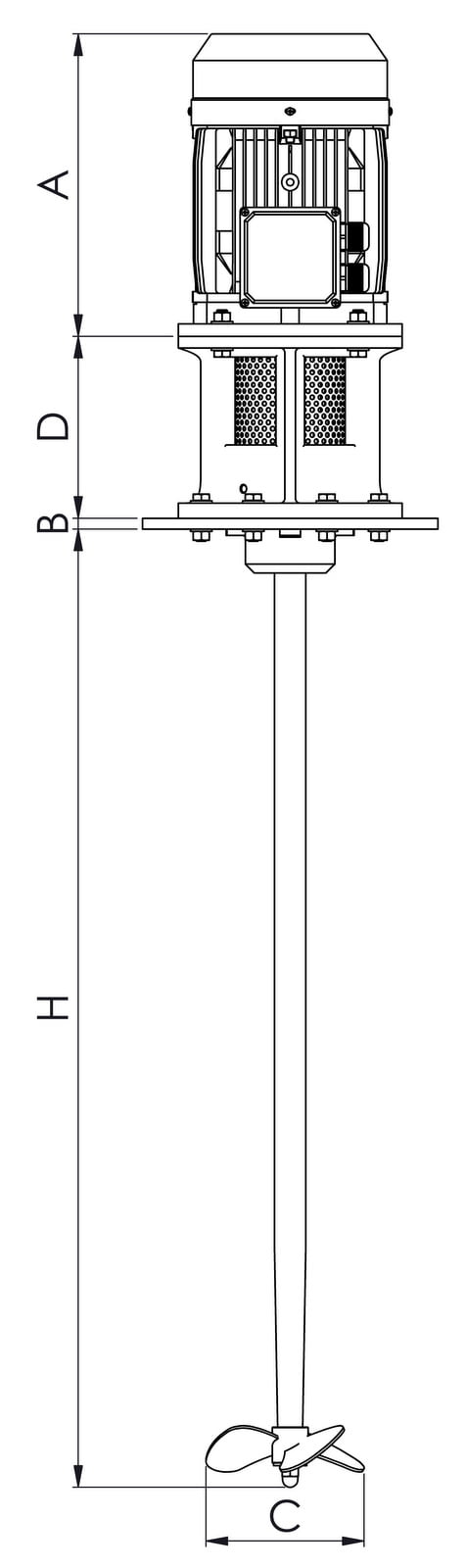

Modello EVL

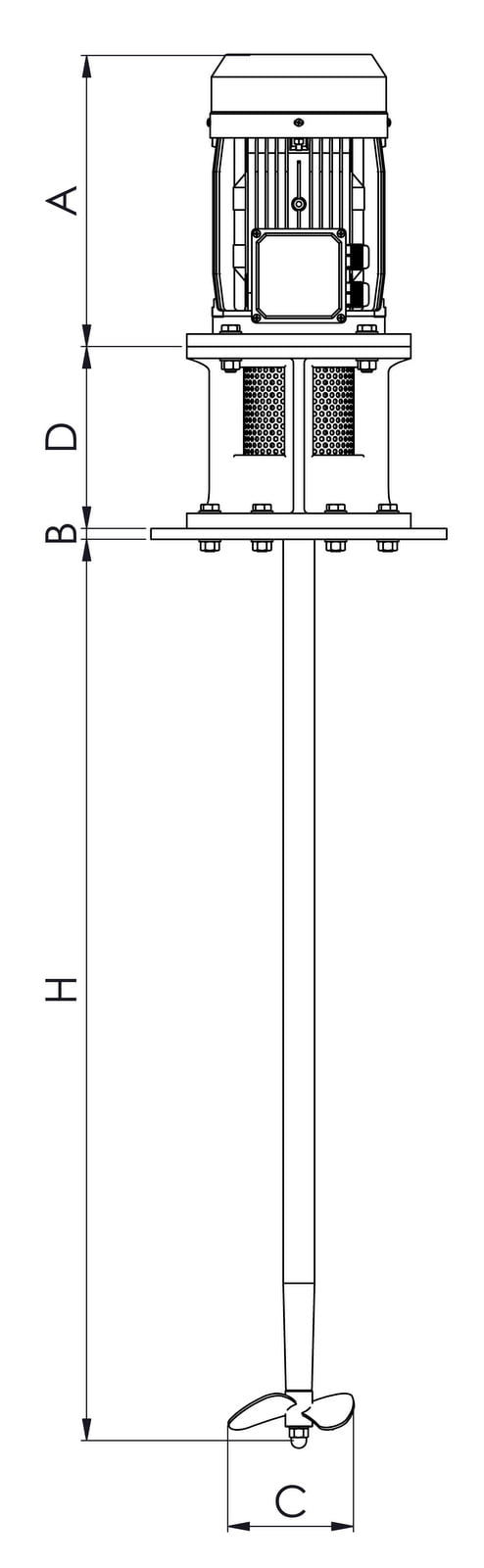

Modello EVL-G
*In base all’altezza del contenitore o serbatoio
GIRANTI

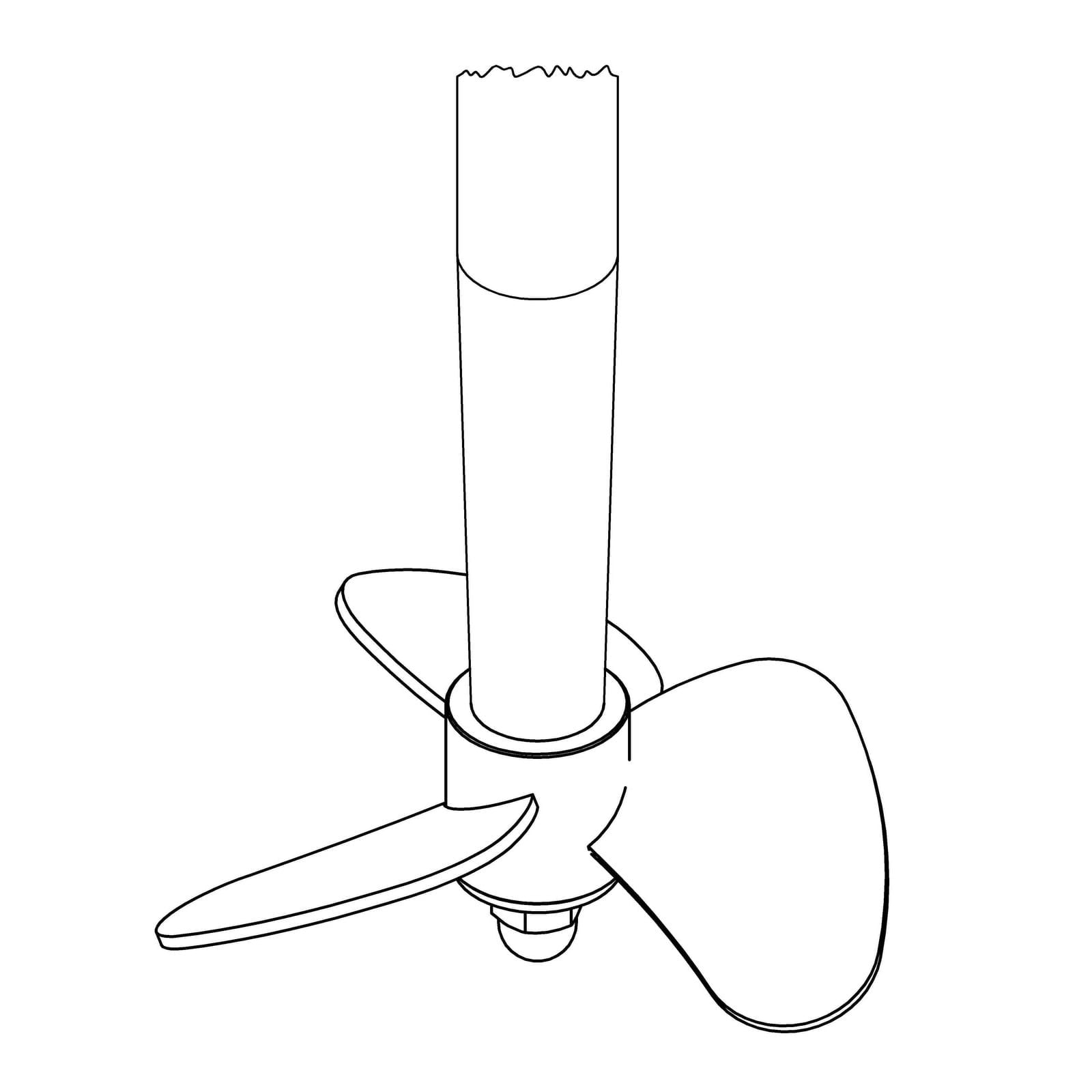

GIRANTE TRIPALA
Campo di utilizzo da 500 a 1500 rpm

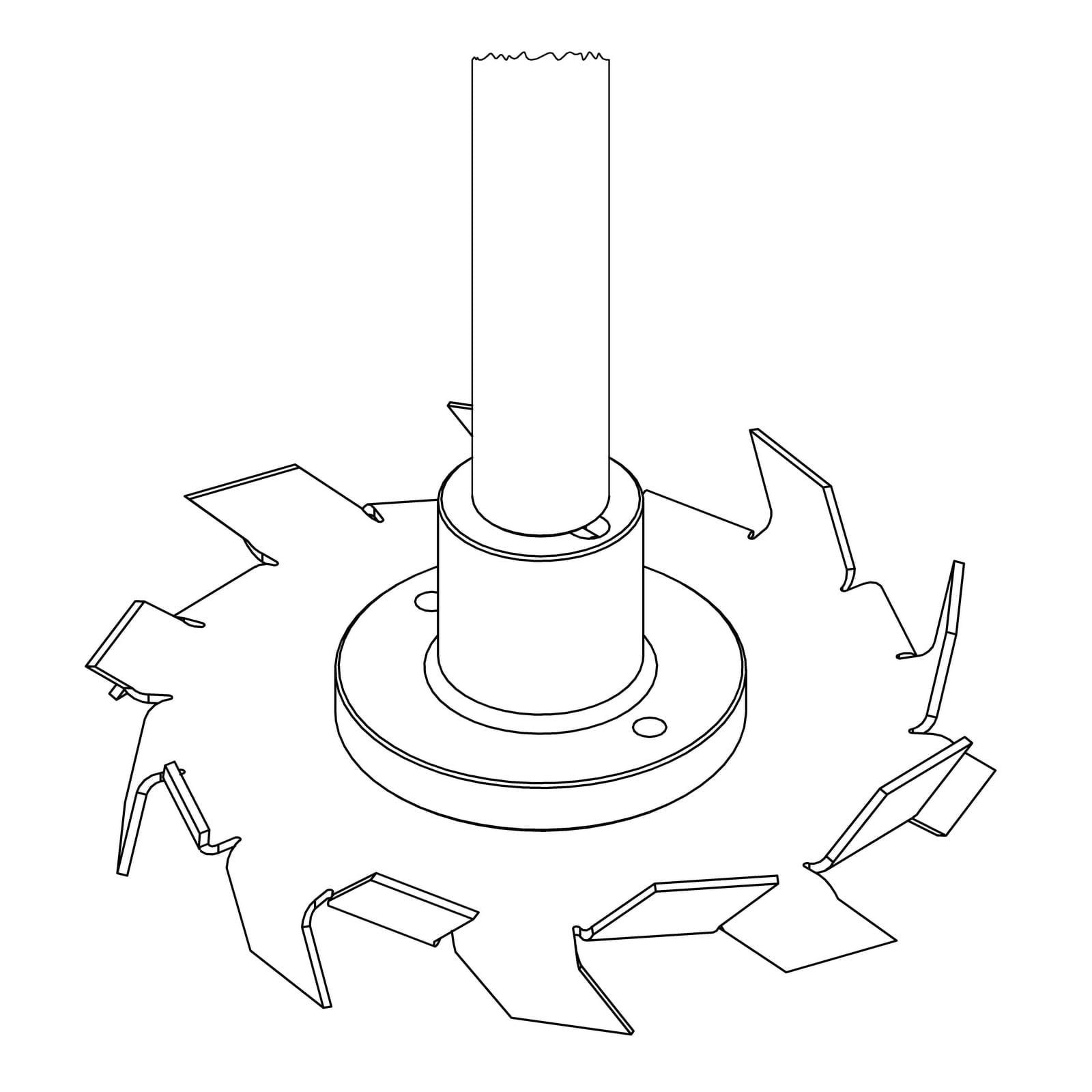

GIRANTE COWLESS
Campo di utilizzo da 300 a 3000 rpm

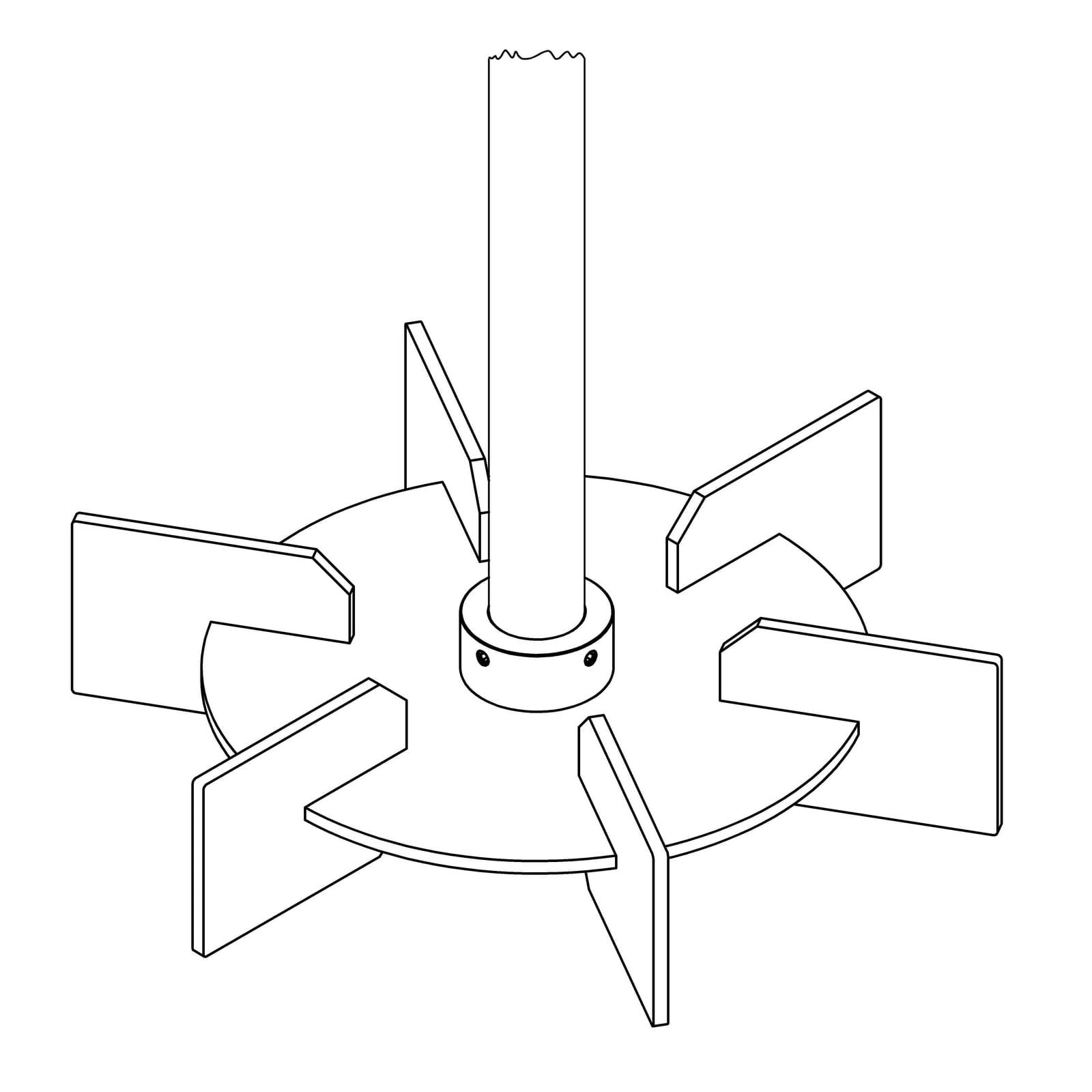

GIRANTE PALE DIRITTE – RUSHTON
Campo di utilizzo da 300 a 1400 rpm

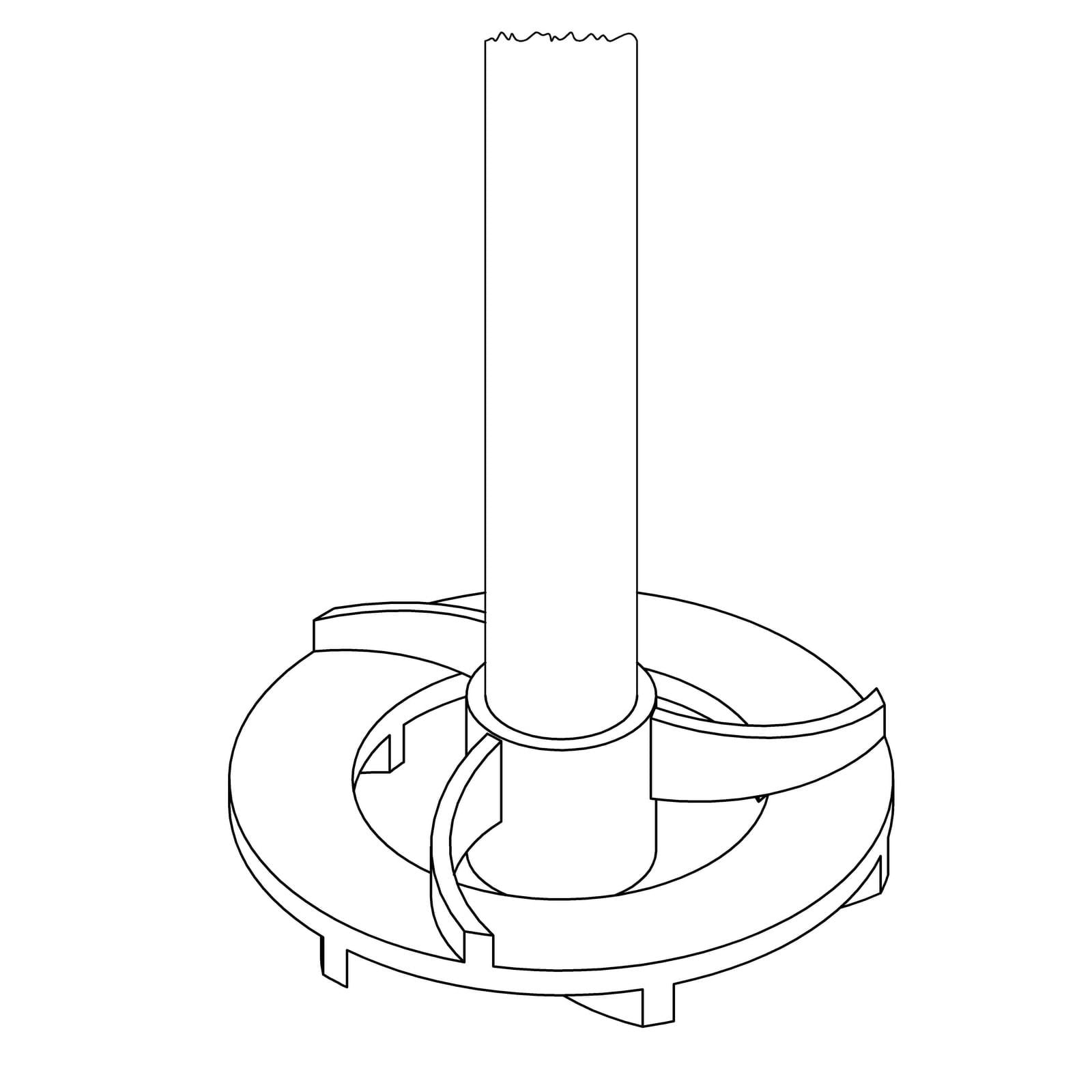

GIRANTE EMULSIONATRICE
Campo di utilizzo da 500 a 2000 rpm
Agitatore veloce EVL: supporto rinforzato e quattro giranti di serie

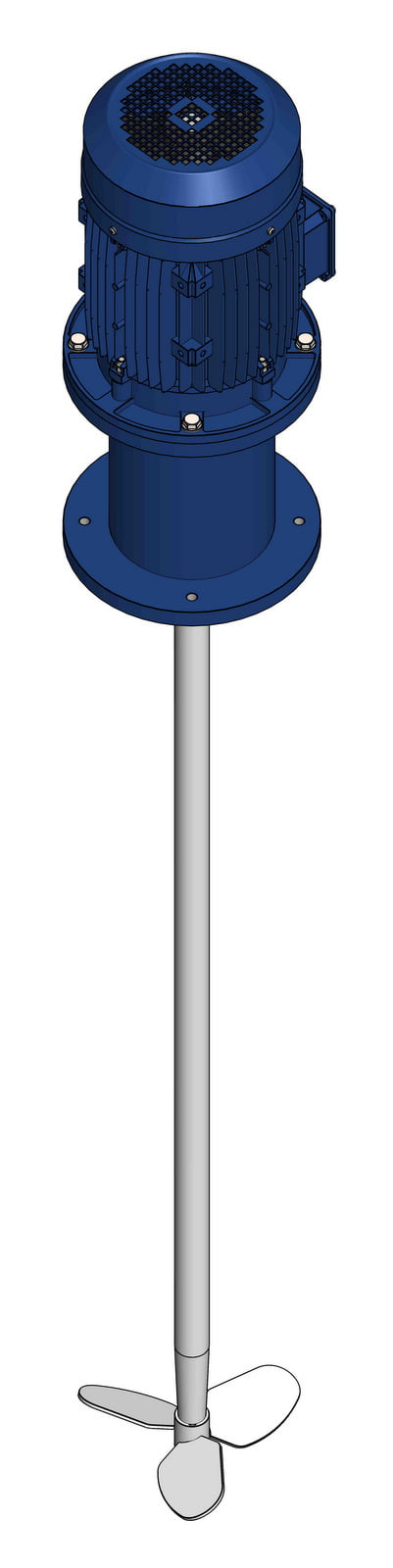

L’EVL / EVL-G si colloca tra l’EVK-G e il KVL. La lanterna in alluminio può montare un singolo o un doppio cuscinetto e il collegamento tra motore e albero avviene con giunto elastico oppure con giunto autoallineante in alluminio 7075. Con il doppio cuscinetto l’albero è guidato su due punti: è la configurazione da preferire quando la girante lavora lontano dalla flangia o quando le giranti ad alto taglio trasmettono carichi più forti. Motori trifase o monofase a 4, 6 e 8 poli oppure pneumatici; albero in AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD.
La scheda EVL prevede di serie elica marina tripala, turbina a pale diritte, girante emulsionatrice e girante cowless, in AISI 304-316 oppure in PP, PVC o PVDF. Per questo l’EVL è un candidato naturale quando l’agitatore deve disperdere oltre che miscelare, come negli agitatori industriali per vernici, inchiostri e detergenti con componenti aggressivi. Rispetto al KVL resta più leggero, con lanterna in alluminio al posto di quella in ferro.
- Dispersione di pigmenti e cariche con girante cowless (300-3000 rpm)
- Preparazione di detergenti e formulati chimici
- Emulsioni con girante emulsionatrice (500-2000 rpm)
- Dispersione gas-liquido con turbina Rushton (300-1400 rpm)
- Lavorazione di resine finché la viscosità resta nel campo degli agitatori veloci
Domande frequenti
Che differenza c’è tra EVL ed EVL-G?
Nei disegni di scheda l’EVL ha due cuscinetti nella lanterna, l’EVL-G uno solo; per il resto condividono motori, alberi e giranti. La scelta dipende da lunghezza dell’albero, tipo di girante e potenza installata, e la definiamo sul progetto.
L’EVL si può usare come agitatore per vernici?
Sì, con la girante cowless. Nella dispersione conta soprattutto la velocità periferica del disco, quindi diametro e giri vanno scelti insieme. Il disco pompa poco: nelle vasche più grandi conviene prevedere una seconda girante di circolazione o verificare la geometria con il nostro ufficio tecnico.
Fino a quale viscosità lavora un agitatore veloce come l’EVL?
Gli agitatori veloci sono pensati per liquidi e fluidi a bassa viscosità. Come indicazione di prima scelta si resta sotto i 500 cP circa; oltre questa soglia, o se la viscosità cresce durante il ciclo, si valuta un agitatore lento.
Approfondimenti
GAMMA AGITATORI VELOCI
AGITATORE VELOCE
EV

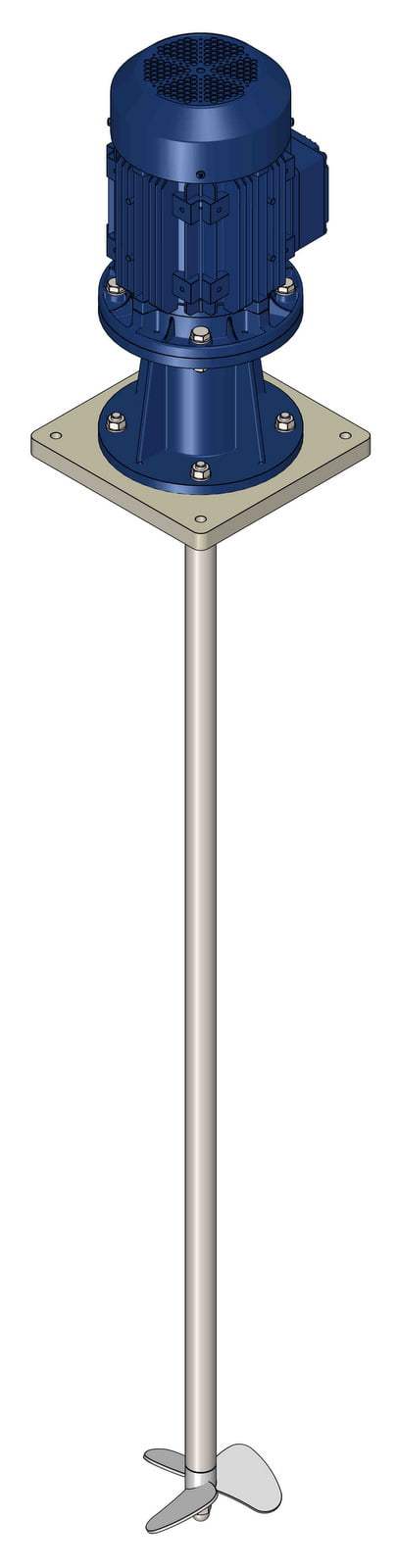

AGITATORE VELOCE EVK
