AGITATORE VELOCE KVL

AGITATORI INDUSTRIALI VELOCI

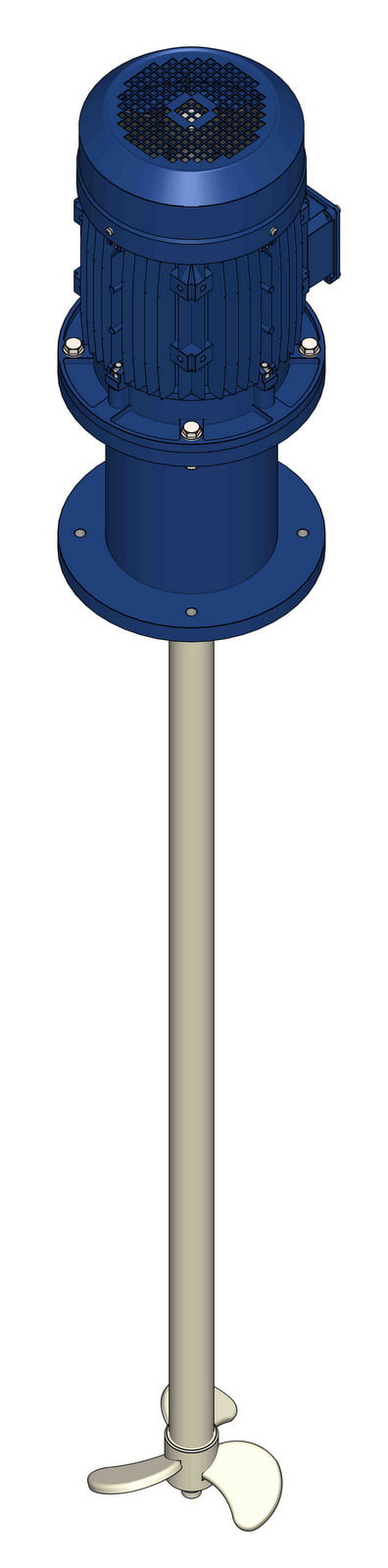

Agitatore veloce KVL in materiale termoplastico per ambienti corrosivi

ALBERO CON RIVESTIMENTO IN PP, PVC o PVDF

AGITATORE VELOCE KVL

Caratteristiche:

  • Motore elettrico trifase/monofase 4 poli, 6 poli e 8 poli.

  • Supportazione meccanica con lanterna in ferro singola o doppia con cuscinetti obliqui DCS

  • Collegamento motore/agitatore tramite giunto o diretto

  • Albero in acciaio AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD

  • Girante elica tripala marina, turbina a pale diritte, emulsionatrice, cowless, in acciaio AISI 304-316 o in PP, PVC o PVDF.

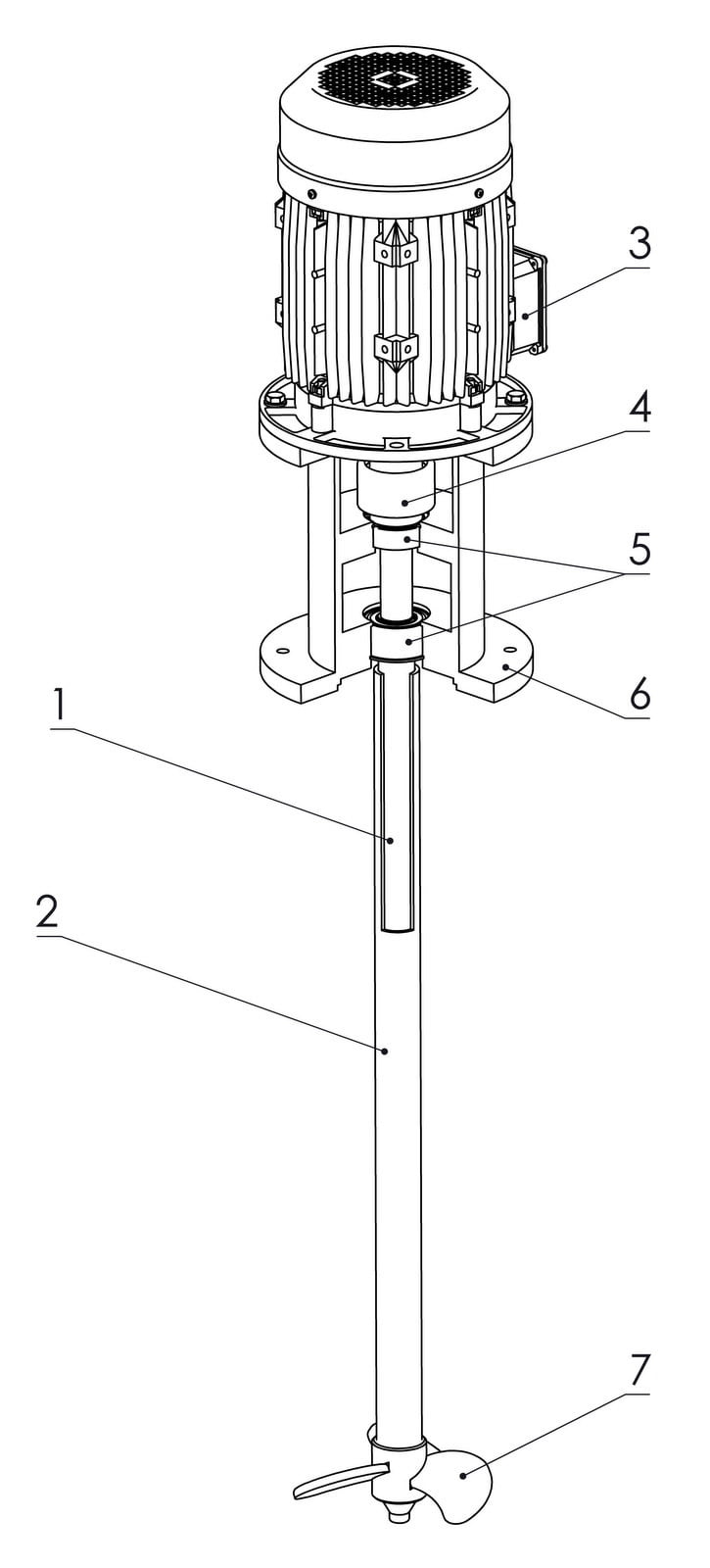

Agitatore veloce KVL, disegno con i componenti numerati
  1. Albero
  2. Rivestimento
  3. Motore Elettrico
  4. Giunto
  5. Cuscinetto
  6. Lanterna
  7. Girante

Nota: le dimensioni della piastra possono variare in base alle esigenze

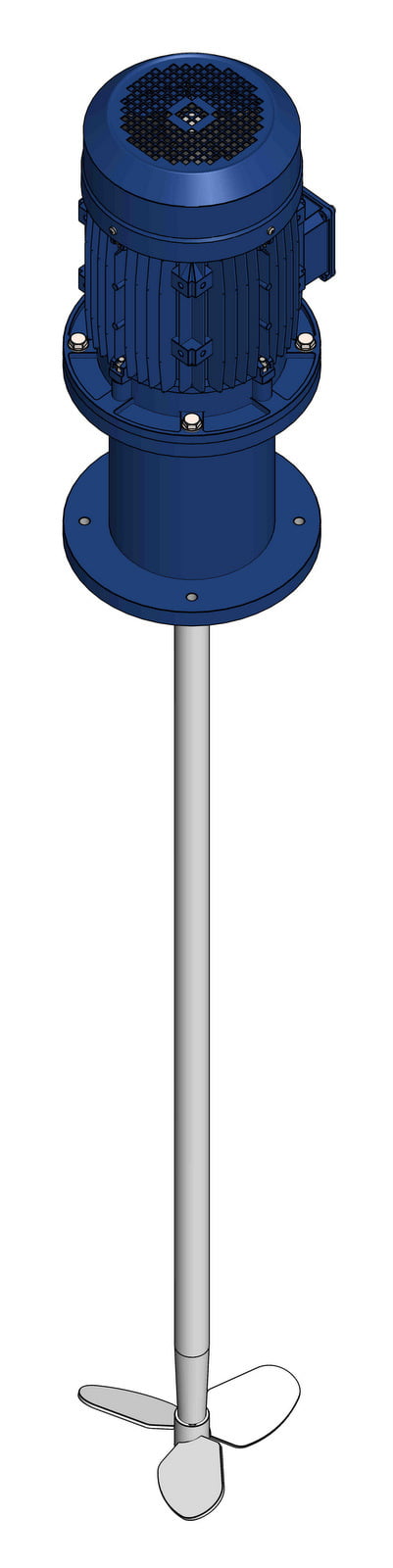

Agitatore veloce KVL in materiale termoplastico per ambienti corrosivi

ALBERO IN ACCIAIO AISI 304-316

GIRANTI

Elica marina tripala in acciaio inox AISI per agitatori veloci

GIRANTE TRIPALA

Campo di utilizzo da 500 a 1500 rpm

Girante cowless a disco dentato per agitatori veloci

GIRANTE COWLESS

Campo di utilizzo da 300 a 3000 rpm

Turbina Rushton a pale radiali diritte per agitatori

GIRANTE PALE DIRITTE – RUSHTON

Campo di utilizzo da 300 a 1400 rpm

Girante emulsionatrice per agitatori veloci

GIRANTE EMULSIONATRICE

Campo di utilizzo da 500 a 2000 rpm

Agitatore veloce KVL: la struttura più robusta della gamma veloce

Il KVL è l’agitatore veloce con il supporto meccanico più pesante: lanterna in ferro, singola o doppia, con cuscinetti obliqui DCS. I cuscinetti a contatto obliquo reggono insieme carichi radiali e assiali, per cui questa configurazione si adatta a giranti più grandi, alberi lunghi e servizio continuo. Il motore elettrico trifase o monofase a 4, 6 o 8 poli si collega all’albero tramite giunto oppure direttamente.

Le giranti sono le stesse dell’EVL: elica marina tripala, turbina a pale diritte, emulsionatrice e girante cowless, in AISI 304-316 o in PP, PVC o PVDF, con albero in AISI 304-316 o in C45 rivestito in PP, PVC, PVDF o PE-HD. La differenza rispetto a EVK ed EVL sta nel supporto: lanterna in alluminio su quei modelli, lanterna in ferro con cuscinetti obliqui sul KVL. L’EV, all’estremo opposto, resta la soluzione per contenitori piccoli e lavori leggeri.

  • Serbatoi di preparazione e stoccaggio di grande volume con liquidi corrosivi
  • Servizio continuo in impianti chimici
  • Dispersione con girante cowless in produzioni di vernici e rivestimenti
  • Vasche di grande taglia negli impianti chimico-fisici di trattamento acque
  • Bagni per l’industria tessile e dei detergenti

Domande frequenti

Quando passare dall’EVL al KVL?

Quando potenza, diametro della girante o lunghezza dell’albero portano i carichi oltre quanto conviene affidare a una lanterna in alluminio, o quando l’agitatore lavora in continuo per lunghi periodi. La lanterna in ferro con cuscinetti obliqui offre più margine meccanico a parità di girante.

Il KVL monta un riduttore?

Nella configurazione a catalogo il motore è collegato all’albero tramite giunto o direttamente, senza riduttore. La velocità dipende dal numero di poli del motore e si può regolare con un inverter. Se il processo richiede basse velocità e coppie elevate, il riferimento sono gli agitatori lenti della serie EVR e KVRL.

Accoppiamento diretto o con giunto?

L’accoppiamento diretto rende il gruppo più compatto, il giunto separa motore e albero e semplifica la sostituzione del motore. La scelta si fa in base a ingombri, potenza e manutenzione prevista.
