Pompe a Trascinamento Magnetico
Funzionamento, Vantaggi e Applicazioni Industriali
Pompe a Trascinamento Magnetico: Come Funzionano e Quando Sceglierle
Ogni tenuta meccanica, per quanto ben progettata, è un compromesso: un punto di contatto tra una parte rotante e una parte fissa che prima o poi cederà. In un impianto che gestisce acido fluoridrico, solventi clorurati o fluidi tossici, quel “prima o poi” non è accettabile.
Le pompe a trascinamento magnetico eliminano il problema alla radice. Non esiste tenuta meccanica, non esiste punto di contatto, non esiste possibilità di perdita. Il moto viene trasmesso alla girante attraverso un campo magnetico che attraversa una parete stagna, mantenendo il fluido completamente isolato dall’esterno.
Questa guida tecnica spiega il principio di funzionamento delle pompe magnetiche, analizza vantaggi e limiti reali di questa tecnologia e aiuta a identificare le applicazioni dove il trascinamento magnetico rappresenta la scelta più sicura e conveniente.
Il principio di funzionamento: come si trasmette il moto senza contatto
Il cuore di una pompa a trascinamento magnetico è il sistema di accoppiamento che sostituisce la tradizionale tenuta meccanica sull’albero. Il meccanismo è elegante nella sua semplicità.
I tre componenti chiave

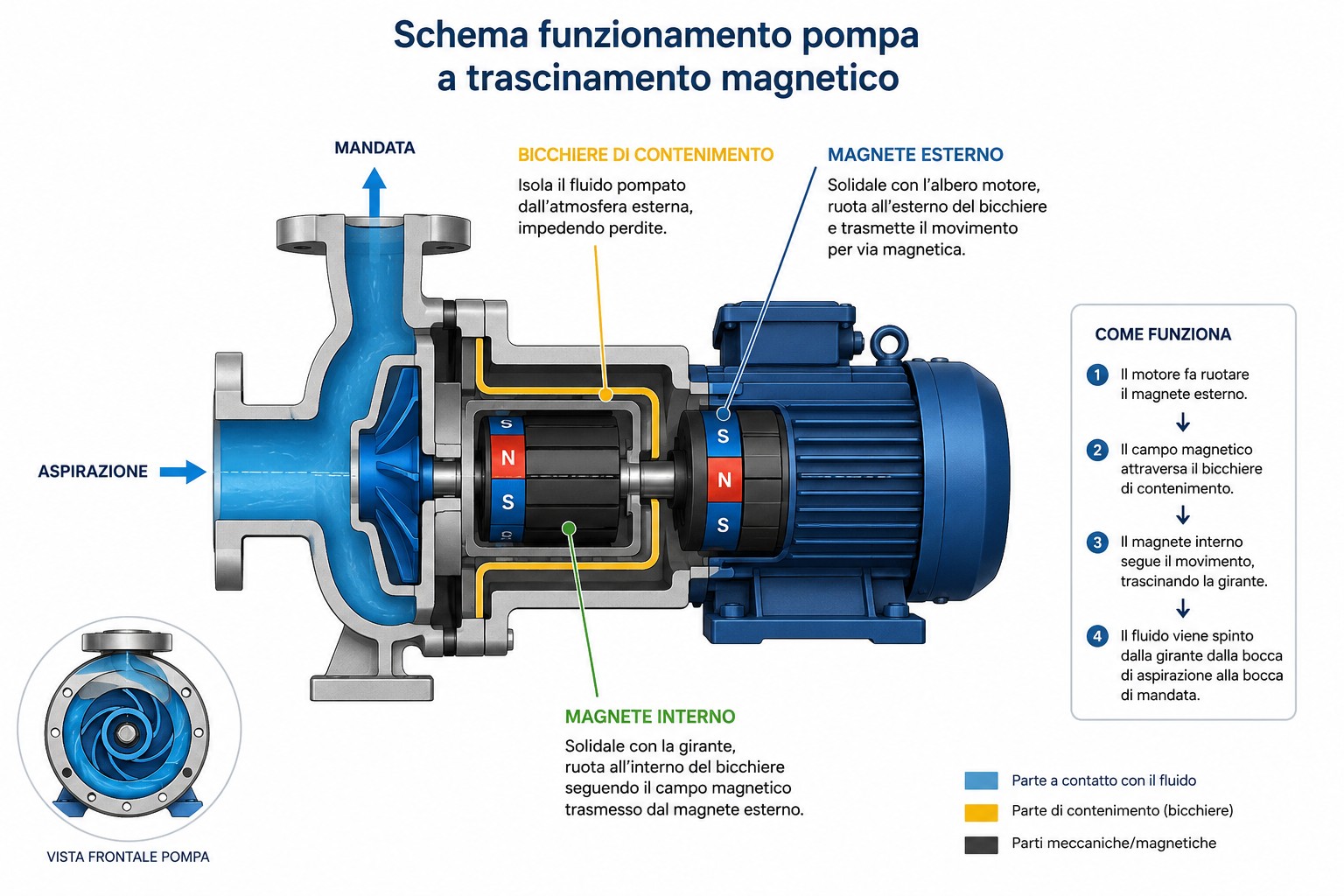

Il sistema è composto da tre elementi principali. Il magnete esterno (o trascinatore) è collegato all’albero del motore elettrico e ruota all’esterno del corpo pompa. Il magnete interno (o trascinato) è solidale con la girante ed è immerso nel fluido pompato. Tra i due si trova il bicchiere di contenimento (containment shell), una barriera stagna in materiale non magnetico che separa fisicamente la parte motrice dalla parte idraulica.
Come avviene la trasmissione
Quando il motore elettrico mette in rotazione il magnete esterno, il campo magnetico attraversa la parete del bicchiere di contenimento e mette in rotazione il magnete interno, che a sua volta trascina la girante. Non c’è alcun contatto fisico tra la parte asciutta (motore) e la parte bagnata (fluido). L’unica barriera tra il fluido e l’ambiente esterno è il bicchiere di contenimento, un componente completamente statico e quindi privo di usura meccanica.
Questo principio garantisce una tenuta ermetica assoluta per tutta la vita della pompa, senza necessità di regolazioni, sostituzioni periodiche o lubrificazione esterna.
Il ruolo del bicchiere di contenimento
Il bicchiere di contenimento è il componente più critico dal punto di vista progettuale. Deve essere realizzato in un materiale che soddisfi contemporaneamente tre requisiti: trasparenza magnetica (non deve attenuare il campo), resistenza chimica al fluido pompato e resistenza meccanica alla pressione interna.
Nelle pompe metalliche il bicchiere è tipicamente in Hastelloy o acciaio inox austenitico, ma questi materiali generano correnti parassite (eddy currents) che riducono l’efficienza e surriscaldano il fluido. Nelle pompe in materiale termoplastico come la serie HTM di Nuova Darimpianti, il bicchiere è in plastica tecnica, che non genera correnti parassite e offre un’eccellente resistenza chimica. Il risultato è un rendimento magnetico superiore e nessun riscaldamento indotto nel fluido.
Vantaggi concreti rispetto alle pompe con tenuta meccanica
La scelta di una pompa magnetica non si riduce alla sola eliminazione della tenuta meccanica. I vantaggi si estendono alla sicurezza dell’impianto, ai costi operativi e alla qualità del processo.
Zero emissioni fuggitive
Le normative europee e italiane sulla sicurezza impiantistica (Direttiva ATEX, D.Lgs. 81/2008, normativa Seveso) impongono limiti sempre più stringenti sulle emissioni fuggitive. Ogni tenuta meccanica è una potenziale fonte di emissione. Le pompe magnetiche, non avendo alcun punto di passaggio dell’albero attraverso il corpo pompa, garantiscono il rispetto delle normative più restrittive senza bisogno di sistemi di monitoraggio aggiuntivi.
In ambienti classificati ATEX (zone con presenza di atmosfere esplosive), l’assenza di qualsiasi punto di perdita riduce drasticamente il rischio di innesco e semplifica la valutazione del rischio.
Riduzione dei costi di manutenzione
La tenuta meccanica è il componente che richiede più manutenzione in una pompa centrifuga. La sua sostituzione comporta il fermo dell’impianto, lo smontaggio parziale della pompa e l’intervento di personale specializzato. In applicazioni con acidi concentrati, la vita media di una tenuta meccanica può variare da 6 a 18 mesi.
Eliminando la tenuta meccanica, la pompa a trascinamento magnetico riduce i fermi per manutenzione programmata, elimina la necessità di tenere a magazzino ricambi per la tenuta, abbatte i costi di intervento tecnico e prolunga gli intervalli tra le revisioni generali. Il costo iniziale leggermente superiore della pompa magnetica viene tipicamente recuperato entro 12-24 mesi grazie ai risparmi sulla manutenzione.
Assenza di contaminazione del fluido
Nelle pompe con tenuta meccanica, le facce della tenuta rilasciano microscopiche particelle di usura nel fluido pompato. In applicazioni farmaceutiche, nel trattamento delle acque ultra-pure e nella produzione di semiconduttori, questa contaminazione è inaccettabile.
Le pompe magnetiche, non avendo parti di strisciamento a contatto con il fluido (ad eccezione dei cuscinetti di supporto della girante), garantiscono un livello di purezza del fluido significativamente superiore.
Nessuna perdita di liquido di sbarramento
Le pompe con doppia tenuta meccanica (come la serie PMC-2 di Nuova Darimpianti) richiedono un liquido di sbarramento che deve essere compatibile con il fluido di processo, mantenuto a pressione costante e periodicamente rabboccato o sostituito. La pompa magnetica elimina questa necessità, semplificando l’installazione e riducendo i consumabili.
Limiti e precauzioni: quando la pompa magnetica non è la scelta giusta
Nessuna tecnologia è universale. Le pompe a trascinamento magnetico hanno limiti specifici che devono essere valutati attentamente in fase di selezione.
Il rischio del funzionamento a secco
Il limite più critico delle pompe magnetiche è la sensibilità al funzionamento a secco. I cuscinetti interni della girante sono lubrificati e raffreddati dal fluido pompato. Se la pompa funziona senza fluido, anche per pochi minuti, i cuscinetti si surriscaldano e si danneggiano, e nel peggiore dei casi i magneti perdono le loro proprietà magnetiche a causa del calore (smagnetizzazione).
Per prevenire questo problema è essenziale installare sensori di livello nel serbatoio di aspirazione, prevedere un dispositivo di protezione contro il marcia a secco (ad esempio un relè termico o un sensore di flusso) e non avviare mai la pompa con la mandata chiusa senza un bypass.
Coppia trasmissibile e slittamento
L’accoppiamento magnetico ha un limite di coppia massima trasmissibile. Se la resistenza del fluido supera questo limite — ad esempio per un blocco improvviso in mandata, un fluido troppo viscoso o un corpo estraneo nella girante — i magneti “slittano” e la trasmissione del moto si interrompe. Questo fenomeno, detto disaccoppiamento magnetico, protegge il motore da sovraccarichi ma richiede un intervento manuale per ripristinare il funzionamento.
Per applicazioni con fluidi viscosi (superiori a 200-300 cP) o con frequenti variazioni di carico improvvise, una pompa con tenuta meccanica può essere la scelta più indicata.
Prevalenza e potenza
A parità di dimensioni e potenza del motore, le pompe magnetiche sviluppano generalmente una prevalenza inferiore rispetto alle pompe con tenuta meccanica. Questo perché una parte dell’energia viene dissipata nell’accoppiamento magnetico (specialmente nei bicchieri metallici, meno nelle versioni in plastica). Per applicazioni che richiedono prevalenze elevate, è necessario selezionare una taglia di pompa maggiore o valutare le pompe verticali.
Temperatura e fluidi con solidi in sospensione
I magneti permanenti perdono potenza magnetica all’aumentare della temperatura. Per temperature superiori a 200°C (nelle versioni metalliche) o 100°C (nelle versioni in plastica), la coppia trasmissibile diminuisce significativamente. Inoltre, fluidi con particelle solide in sospensione possono danneggiare i cuscinetti interni più rapidamente rispetto a una pompa con tenuta meccanica.
Le applicazioni ideali per le pompe a trascinamento magnetico
Il trascinamento magnetico è la scelta tecnicamente superiore in tutti i casi dove la priorità è l’assenza assoluta di perdite. Ecco le applicazioni dove questa tecnologia esprime il massimo valore.
Industria chimica e petrolchimica
Il pompaggio di acidi concentrati (solforico, cloridrico, fluoridrico), solventi clorurati, basi forti e reagenti tossici è l’applicazione classica delle pompe magnetiche. La normativa Seveso classifica molti di questi fluidi come sostanze pericolose il cui rilascio deve essere prevenuto con ogni mezzo tecnicamente disponibile. Per approfondire vedi anche la nostra guida alle pompe per acidi corrosivi.
Trattamento superficiale e galvanica
Negli impianti galvanici, le vasche contengono soluzioni acide e basiche a temperatura controllata che devono essere trasferite senza contaminazione e senza perdite. La pompa magnetica è ideale per il ricircolo e il trasferimento tra vasche di bagni galvanici a base di acido cromico, solforico e fluoridrico.
Industria farmaceutica e alimentare
La purezza del fluido pompato è un requisito non negoziabile. Le pompe magnetiche, non rilasciando particelle dalla tenuta, soddisfano i requisiti di processi dove la contaminazione deve essere ridotta a zero.
Trattamento acque e scrubber
Il dosaggio e il trasferimento di reagenti chimici (ipoclorito di sodio, acido solforico per correzione pH, polielettroliti) in impianti di trattamento acque richiede pompe affidabili e prive di perdite, specialmente in installazioni all’aperto o in ambienti non presidiati. Per applicazioni di pompaggio da vasca interrata è spesso preferibile una pompa verticale serie VSK.
Produzione di semiconduttori
Le acque ultra-pure e i reagenti chimici utilizzati nella produzione di chip devono essere trasferiti senza alcuna contaminazione ionica. Le pompe magnetiche in PVDF sono lo standard di settore per queste applicazioni.
La serie HTM di Nuova Darimpianti: trascinamento magnetico in termoplastico
La serie HTM è la pompa centrifuga orizzontale a trascinamento magnetico progettata e prodotta da Nuova Darimpianti specificamente per fluidi corrosivi e pericolosi.
Costruzione dal massello CNC
A differenza della maggior parte delle pompe magnetiche presenti sul mercato, realizzate per stampaggio a iniezione, la serie HTM è prodotta mediante lavorazione dal massello: ogni componente — corpo pompa, girante, bicchiere di contenimento — viene ricavato da un blocco pieno di polimero su centri di lavoro CNC a 3 e 5 assi.
Questo metodo produttivo garantisce l’assenza di tensioni interne residue nel materiale (che nei pezzi stampati possono causare fessurazioni sotto stress chimico), tolleranze dimensionali di precisione che assicurano un accoppiamento ottimale tra magneti e bicchiere, e spessori uniformi e controllati che massimizzano la resistenza alla pressione interna.
Materiali disponibili
La serie HTM è disponibile in tre materiali termoplastici. Il polipropilene (PP) è indicato per acidi diluiti, soluzioni saline e basi a temperature fino a 80°C ed è la scelta più economica per fluidi non ossidanti. Il PVC è ideale per ipoclorito di sodio e soluzioni a temperatura ambiente fino a 60°C. Il PVDF offre la massima resistenza chimica per acidi concentrati, solventi e fluidi ossidanti fino a 100°C.
Caratteristiche tecniche principali
La serie HTM copre portate da pochi litri al minuto fino a flussi industriali significativi, con prevalenze adeguate alle applicazioni di trasferimento e ricircolo. Il bicchiere di contenimento in plastica tecnica elimina le perdite per correnti parassite tipiche dei bicchieri metallici, migliorando il rendimento complessivo della pompa.
Ogni pompa HTM può essere configurata su misura in termini di dimensioni degli attacchi, tipo di materiale e potenza del motore, grazie alla flessibilità della produzione CNC dal massello.
Come scegliere tra pompa magnetica e pompa con tenuta meccanica
La decisione tra trascinamento magnetico e tenuta meccanica non è sempre immediata. Ecco i criteri pratici per orientarsi.
Scegli la pompa a trascinamento magnetico (HTM) quando: il fluido è tossico, cancerogeno o altamente pericoloso; le normative richiedono zero emissioni fuggitive; il fluido tende a cristallizzare (la cristallizzazione distrugge le tenute meccaniche); l’impianto non è presidiato continuamente e non si possono tollerare perdite; i costi di manutenzione della tenuta meccanica sono elevati.
Scegli la pompa con tenuta meccanica (PMC-1 o PMC-2) quando: servono prevalenze elevate che la versione magnetica non raggiunge; il fluido contiene solidi in sospensione che danneggerebbero i cuscinetti della pompa magnetica; la temperatura supera i limiti dei magneti; si verificano frequenti variazioni di carico o condizioni di processo instabili; il fluido ha una viscosità superiore a 200 cP.
Soluzione intermedia — doppia tenuta flussata (PMC-2): se il fluido è pericoloso ma le condizioni operative non sono compatibili con una pompa magnetica, la serie PMC-2 con doppia tenuta flussata offre un livello di sicurezza elevato, con il liquido di sbarramento che funge da barriera aggiuntiva contro le perdite.
Domande frequenti
Qual è la differenza principale tra una pompa a trascinamento magnetico e una pompa con tenuta meccanica?
La differenza fondamentale è che nella pompa magnetica non c’è alcun passaggio dell’albero attraverso il corpo pompa. Il moto viene trasmesso attraverso un campo magnetico che attraversa una parete stagna (il bicchiere di contenimento). Questo elimina completamente il rischio di perdite, che nella pompa con tenuta meccanica dipende dall’integrità delle facce della tenuta.
Le pompe a trascinamento magnetico consumano più energia?
Nelle versioni con bicchiere di contenimento metallico, sì: le correnti parassite generano una perdita di potenza del 5-15%. Nelle pompe con bicchiere in materiale plastico, come la serie HTM di Nuova Darimpianti, le perdite magnetiche sono trascurabili e il rendimento è paragonabile a quello di una pompa con tenuta meccanica.
Cosa succede se la pompa magnetica funziona a secco?
Il funzionamento a secco è il principale rischio per le pompe magnetiche. Senza fluido a lubrificare i cuscinetti interni, si verifica un rapido surriscaldamento che può danneggiare i cuscinetti e, nei casi più gravi, smagnetizzare i magneti. È indispensabile prevedere protezioni contro il marcia a secco (sensori di livello, relè termici, sensori di flusso).
Per quali fluidi è consigliata la pompa a trascinamento magnetico?
Per tutti i fluidi dove una perdita sarebbe inaccettabile: acidi concentrati (solforico, cloridrico, fluoridrico, nitrico), solventi tossici, fluidi cancerogeni, reagenti costosi, fluidi che cristallizzano e soluzioni farmaceutiche che richiedono purezza assoluta.
La serie HTM può essere personalizzata?
Sì. Essendo prodotta dal massello con lavorazione CNC, la serie HTM può essere configurata in termini di materiale (PP, PVC, PVDF), dimensioni degli attacchi, portata e prevalenza. Nuova Darimpianti progetta soluzioni personalizzate per esigenze specifiche di impianto.
La scelta sicura per fluidi che non ammettono compromessi
Le pompe a trascinamento magnetico non sono la soluzione per ogni applicazione, ma quando il fluido è pericoloso, tossico o corrosivo e la perdita zero non è un optional ma un requisito, rappresentano la tecnologia più affidabile disponibile.
La serie HTM di Nuova Darimpianti combina il principio del trascinamento magnetico con la lavorazione dal massello CNC in materiali termoplastici, offrendo una pompa priva di perdite, resistente alla corrosione e costruita con tolleranze di precisione superiori allo stampaggio.
