POMPA VERTICALE VL / VLK
POMPE INDUSTRIALI VERTICALI
POMPA VERTICALE VL / VLK
Caratteristiche:
Costruita in Polipropilene (PP), in PVC o in PE è garantita ad una vastissima gamma di prodotti chimici con temperature fino a 80°C
Supportazione meccanica con lanterna in alluminio e cuscinetto
Collegamento motore/pompa tramite giunto elastico
Guida terminale dell’albero con boccola in ceramica
Lunghezza oltre 2000 mm doppia guida in ceramicaNessun
a parte metallica è a contatto con il liquido pompato

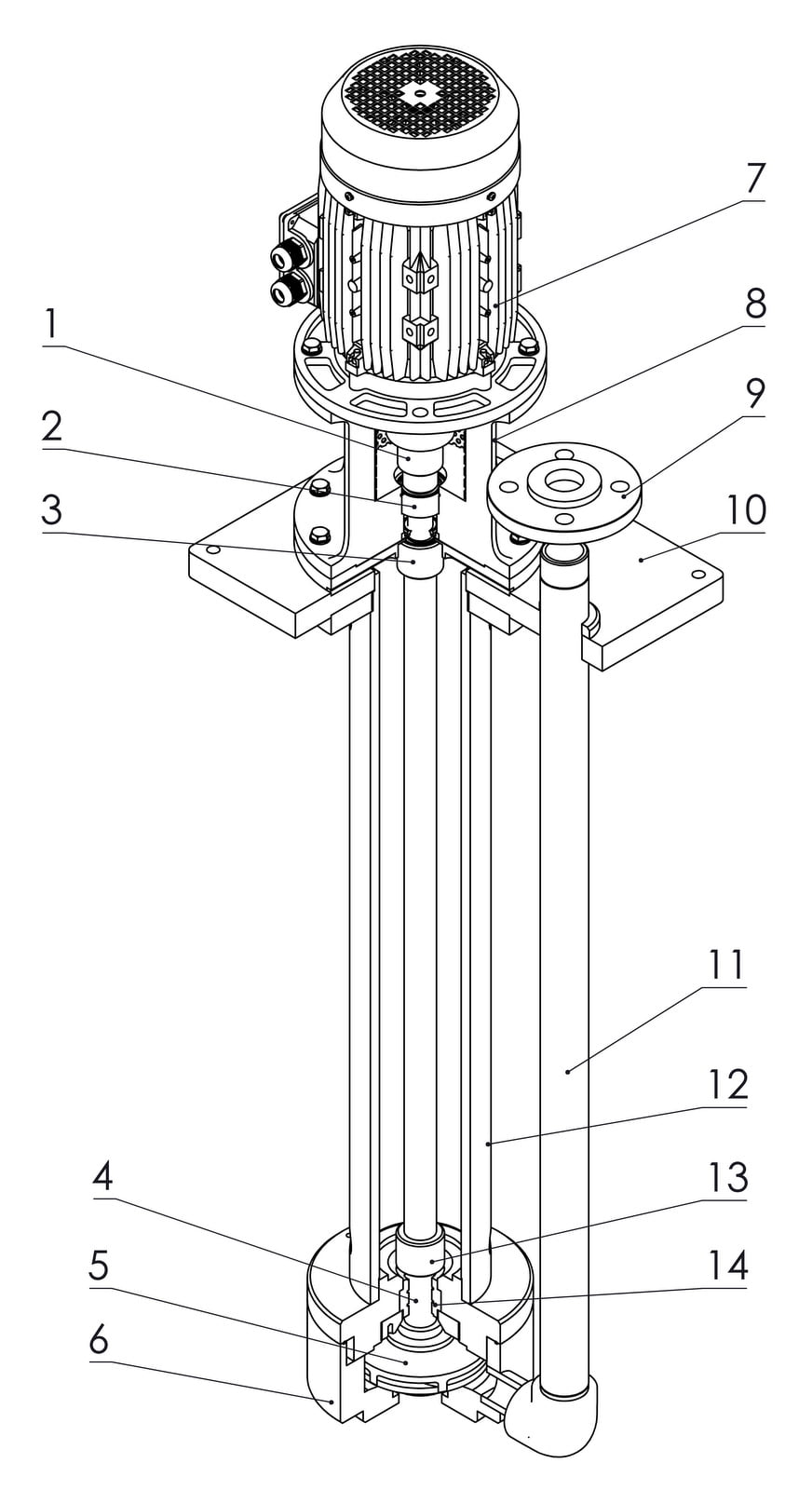

- Giunto
- Cuscinetto
- Tenuta Vapori
- Boccola Ceramica
- Girante
- Corpo Pompa
- Motore
- Lanterna
- Flangia

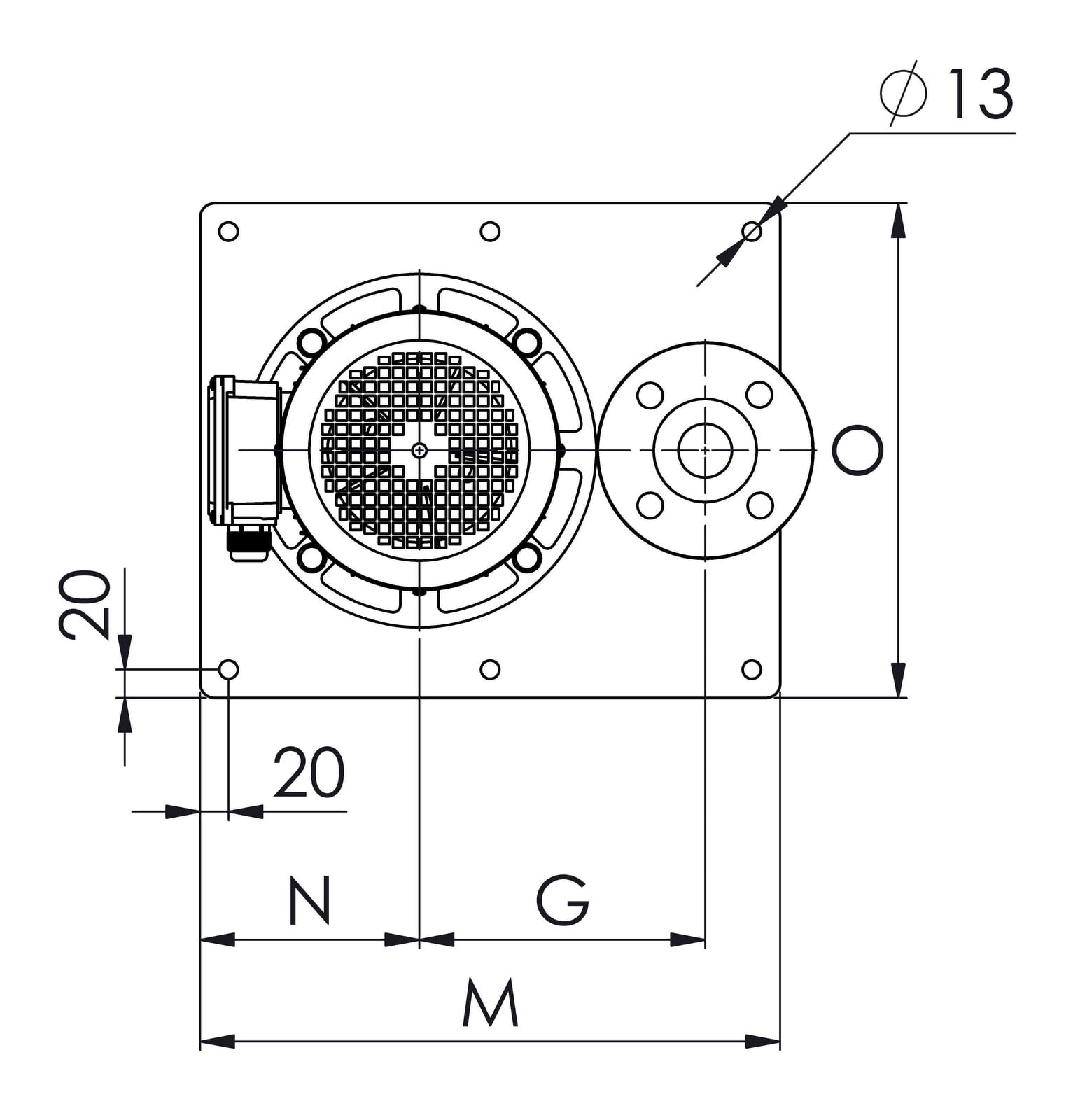

- Piastra di Fissaggio
- Tubo di Mandata
- Pescante
- Terminale di Rivestimento
- Boccola di Guida

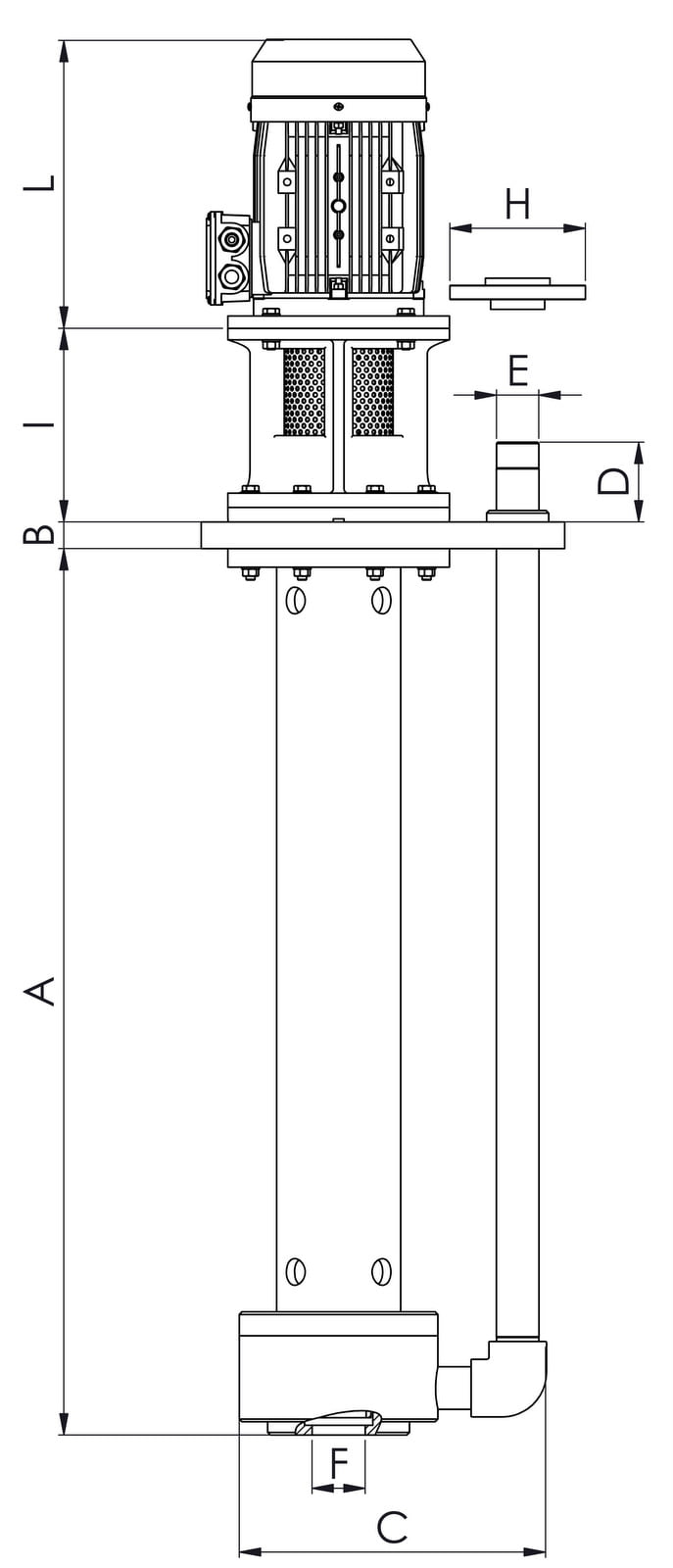

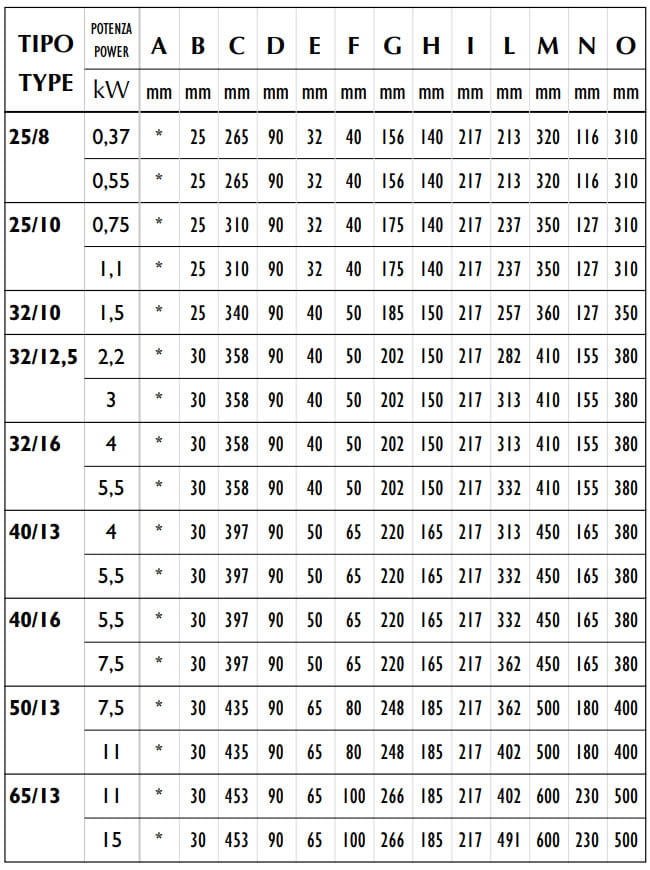

DATI TECNICI
Pompa verticale VL/VLK per vasche e serbatoi profondi
La VL/VLK è la verticale pensata per le lunghezze di immersione maggiori: la serie arriva fino a 2500 mm. Il supporto meccanico è affidato a una lanterna in alluminio con cuscinetto, il motore è collegato alla pompa tramite giunto elastico e l’estremità dell’albero è guidata da una boccola in ceramica; oltre i 2000 mm di lunghezza la guida in ceramica diventa doppia. È costruita in polipropilene (PP) o PVC e nessuna parte metallica è a contatto con il liquido pompato.
Rispetto alla VSK a sbalzo e alla VGA, la VL separa i carichi dell’albero dal motore: il cuscinetto nella lanterna sostiene la parte rotante e il giunto elastico assorbe i piccoli disallineamenti. Una tenuta vapori protegge la zona del supporto dai vapori che salgono dalla vasca. È la soluzione da valutare quando serve una pompa per acidi che lavori in serbatoi alti o interrati.
- Vasche interrate e serbatoi di grande altezza
- Pozzetti di raccolta nei reparti chimici
- Ricircolo di bagni di processo profondi
- Prelievo da serbatoi di stoccaggio con accesso solo dall’alto
- Impianti di depurazione e trattamento acque
Domande frequenti
Fino a che profondità si può installare la VL?
La serie VL/VLK arriva fino a 2500 mm di altezza. Oltre i 2000 mm l’albero è sostenuto da una doppia guida in ceramica, per contenere le flessioni.
Perché il giunto elastico tra motore e pompa?
Il giunto trasmette la coppia e assorbe piccoli disallineamenti, così il motore non scarica carichi sull’albero della pompa. In manutenzione permette inoltre di separare motore e pompa con facilità.
VL o VGA: come scegliere?
Dipende soprattutto dalla lunghezza di immersione e dal fluido. Per vasche di profondità contenuta la VGA è più compatta; per serbatoi profondi il supporto a cuscinetto e la doppia guida della VL offrono maggiore stabilità.
