Anche una pompa centrifuga correttamente dimensionata e installata, prima o poi, manifesta segnali di malfunzionamento. In un impianto chimico o galvanico, dove i fluidi di processo sono acidi solforici, cloridrici, soluzioni di soda caustica o miscele altamente aggressive, la rapidità con cui si identifica un problema fa la differenza tra un fermo macchina programmato di poche ore e un’emergenza con rischi per la sicurezza del personale e danni ambientali.
Una piccola perdita d’acqua è un inconveniente. Una piccola perdita di acido solforico concentrato è un pericolo immediato. Per questa ragione, chi opera con pompe per acidi corrosivi deve possedere competenze diagnostiche solide e applicare protocolli di monitoraggio sistematici.
Questa guida alla diagnostica guasti pompe centrifughe analizza i quattro problemi più frequenti riscontrati nel servizio con fluidi chimicamente aggressivi — cavitazione, vibrazioni eccessive, perdite dalle tenute meccaniche e calo di portata — fornendo per ciascuno i sintomi da riconoscere, le cause probabili e le azioni correttive da intraprendere. L’obiettivo è offrire a tecnici di manutenzione, responsabili di impianto e progettisti uno strumento pratico per prevenire guasti catastrofici e prolungare la vita utile delle apparecchiature.
Cavitazione: il nemico silenzioso
La cavitazione è il fenomeno più insidioso nelle pompe centrifughe. Si verifica quando la pressione locale del fluido scende al di sotto della tensione di vapore, causando la formazione di bolle che implodono violentemente a contatto con le superfici della girante. In pompe destinate al servizio con fluidi corrosivi, la cavitazione accelera drasticamente i processi di erosione chimica, riducendo la vita utile dei componenti in modo esponenziale.
Sintomi della cavitazione
Il primo segnale è quasi sempre acustico: un rumore caratteristico, simile a ghiaia o sassolini che scorrono all’interno del corpo pompa. Questo suono è inconfondibile una volta riconosciuto e rappresenta il segnale più immediato di cavitazione in atto.
A livello strumentale, si osservano oscillazioni nella pressione di mandata e nella portata erogata. Il manometro di mandata presenta fluttuazioni irregolari, e il processo a valle riceve una portata discontinua, con conseguenze sulla qualità del trattamento chimico.
L’ispezione visiva della girante rivela danni localizzati, prevalentemente sulle pale all’ingresso. In pompe metalliche si osserva un aspetto spugnoso e butterato. Nelle pompe in materiali termoplastici, la cavitazione produce effetti specifici: nel polipropilene (PP) si nota un caratteristico sbiancamento della superficie, mentre nel PVDF si manifesta come un’irruvidimento progressivo che compromette la resistenza chimica del materiale.
Cause principali della cavitazione
La causa più comune è un NPSH disponibile (NPSH_a) insufficiente rispetto all’NPSH richiesto dalla pompa (NPSH_r). Questo si verifica quando la linea di aspirazione è troppo lunga, presenta troppe curve e raccordi, oppure il livello del liquido nel serbatoio di aspirazione è troppo basso. Per approfondire il corretto dimensionamento delle pompe e il calcolo dell’NPSH, consultare l’Articolo 7 della nostra serie.
Una temperatura del fluido superiore a quella di progetto aumenta la tensione di vapore, riducendo il margine di NPSH. Questo è particolarmente critico nei bagni galvanici riscaldati e nei processi di decapaggio a caldo.
Un filtro di aspirazione parzialmente intasato introduce perdite di carico aggiuntive non previste, riducendo l’NPSH_a. Infine, il funzionamento a portate molto superiori al punto di massimo rendimento (BEP) provoca cavitazione da ricircolo in aspirazione.
Azioni correttive contro la cavitazione
La prima verifica da effettuare è il confronto tra NPSH_a e NPSH_r. La regola pratica prevede un margine minimo: NPSH_a > NPSH_r + 0,5 m. Se il margine è insufficiente, occorre intervenire sulla linea di aspirazione.
Controllare e pulire il filtro di aspirazione è l’azione più semplice e spesso risolutiva. Ridurre le perdite di carico nella tubazione di aspirazione — utilizzando un diametro maggiore, eliminando curve superflue e riducendo la lunghezza — migliora sensibilmente il margine di NPSH.
Se il fluido arriva a temperature superiori al previsto, valutare l’installazione di uno scambiatore di calore o modificare la sequenza di processo per ridurre la temperatura.
In molti casi, la soluzione più efficace è eliminare completamente la linea di aspirazione adottando una pompa verticale ad immersione come la serie VSK, che aspira direttamente dal serbatoio annullando le perdite di carico in aspirazione.
Vibrazioni eccessive
Le vibrazioni nelle pompe centrifughe non sono solo un fastidio: sono un indicatore di problemi meccanici o idraulici che, se trascurati, portano a guasti catastrofici. In pompe per servizio chimico, dove i componenti a contatto con il fluido sono realizzati in materiali termoplastici, le vibrazioni rappresentano un rischio aggiuntivo perché possono causare il cedimento di giunzioni, flange e raccordi in plastica.
Sintomi delle vibrazioni eccessive
Il segnale più evidente è la vibrazione percepibile al tatto e all’udito: il basamento della pompa trema, le tubazioni collegare vibrano e i raccordi producono rumori metallici o plastici. Se non si interviene, le conseguenze progrediscono rapidamente.
I cuscinetti cedono prematuramente: la loro durata nominale si riduce drasticamente quando le vibrazioni superano i livelli ammissibili. Le tenute meccaniche subiscono danni alle facce di tenuta, con perdite che iniziano come gocciolamento intermittente e peggiorano progressivamente. Nei casi più gravi, le vibrazioni possono causare la rottura dell’albero per fatica, un evento catastrofico che comporta il rilascio incontrollato del fluido di processo.
Cause principali delle vibrazioni
Lo squilibrio della girante è una delle cause più frequenti. Nelle pompe per fluidi corrosivi, l’erosione chimica e la cavitazione asportano materiale in modo non uniforme, alterando il bilanciamento. Le giranti ottenute per stampaggio presentano tolleranze dimensionali meno precise, aggravando il problema. Al contrario, le giranti ricavate mediante lavorazione dal massello CNC offrono un bilanciamento iniziale superiore e mantengono la simmetria più a lungo anche in condizioni di usura.
Il disallineamento tra pompa e motore è un’altra causa comune, spesso sottovalutata. Anche pochi decimi di millimetro di disassamento o angolatura provocano vibrazioni significative. Le sollecitazioni trasmesse dalle tubazioni al corpo pompa — per dilatazione termica, supporti inadeguati o errori di montaggio — generano tensioni che si manifestano come vibrazioni.
Il funzionamento lontano dal BEP produce instabilità idraulica: a portate molto basse si verificano ricircoli interni, mentre a portate eccessive aumentano le turbolenze all’ingresso della girante. L’usura dei cuscinetti e l’ingresso d’aria nel circuito di aspirazione sono ulteriori cause da non trascurare.
Azioni correttive contro le vibrazioni
Verificare l’allineamento pompa-motore con comparatore a quadrante o, preferibilmente, con allineatore laser. Le tolleranze massime ammissibili dipendono dalla velocità di rotazione, ma come regola generale non superare 0,05 mm di disassamento radiale e 0,05 mm/100 mm di angolatura.
Ispezionare la girante alla ricerca di segni di erosione o cavitazione. Se il danneggiamento è significativo, sostituire la girante. Le giranti CNC di Nuova Darimpianti garantiscono tolleranze più strette e un bilanciamento migliore rispetto ai componenti stampati, mantenendo le vibrazioni ai minimi anche dopo periodi prolungati di servizio.
Verificare che le tubazioni siano correttamente supportate e che siano previsti giunti di dilatazione per compensare le escursioni termiche, particolarmente importanti con tubazioni in PP o PVC che hanno coefficienti di dilatazione elevati.
Controllare il punto di funzionamento rispetto alla curva caratteristica della pompa: il funzionamento deve restare nell’intervallo BEP ±15%. Sostituire i cuscinetti secondo le scadenze programmate e verificare l’assenza di ingressi d’aria sul lato aspirazione, controllando guarnizioni, raccordi e pressacavi.
Perdite dalle tenute meccaniche
Le tenute meccaniche sono il componente più critico nelle pompe centrifughe per servizio chimico. Il loro compito è impedire la fuoriuscita di fluidi che possono essere tossici, corrosivi, infiammabili o una combinazione di questi. Una perdita dalla tenuta in un impianto chimico non è mai un problema trascurabile.
Sintomi delle perdite dalle tenute
Il sintomo più evidente è il gocciolamento visibile nella zona della tenuta. Nei casi iniziali si tratta di una leggera trasudazione; se non si interviene, la perdita aumenta fino a diventare un flusso continuo.
Per fluidi pericolosi, i rilevatori di gas ambientali possono dare allarme prima che la perdita sia visibile a occhio nudo. Vapori o fumi in prossimità della tenuta sono un segnale di allarme critico.
Macchie di corrosione sull’esterno del corpo pompa, al di sotto della zona della tenuta, indicano una perdita cronica anche di piccola entità. Con la serie PMC-2 a doppia tenuta, un calo del livello o della pressione nel circuito del fluido di barriera è un indicatore precoce di deterioramento della tenuta interna.
Cause principali delle perdite
L’usura delle facce di tenuta è un processo naturale, ma viene accelerato dalla presenza di particelle abrasive nel fluido, dal funzionamento a secco (anche momentaneo) e dalle vibrazioni. Ogni irregolarità sulle facce di tenuta — graffi, scheggiature, deformazioni — compromette la capacità di sigillatura.
L’attacco chimico agli elastomeri è una causa insidiosa: gli O-ring e le guarnizioni secondarie possono gonfiarsi, indurirsi o dissolversi se il materiale non è compatibile con il fluido di processo. Shock termici dovuti a brusche variazioni di temperatura causano deformazioni differenziali tra le facce di tenuta.
La deflessione dell’albero, causata dal funzionamento lontano dal BEP, sottopone le facce di tenuta a carichi radiali non previsti. Infine, un montaggio non corretto della tenuta durante gli interventi di manutenzione è una causa sorprendentemente frequente di perdite premature.
Azioni correttive contro le perdite dalle tenute
Verificare la compatibilità degli elastomeri con il fluido di processo è il primo passo. Le linee guida generali prevedono: FPM (Viton) per acidi minerali e organici, EPDM per basi e soluzioni alcaline, PTFE come materiale universale quando la compatibilità chimica è incerta o il fluido varia frequentemente.
Per le pompe a doppia tenuta come la serie PMC-2, controllare il sistema di lavaggio della tenuta: livello del fluido di barriera, pressione (deve essere superiore alla pressione nella camera di tenuta), portata di circolazione e temperatura.
Verificare che la pompa funzioni in prossimità del BEP per minimizzare la deflessione dell’albero. Assicurarsi che la procedura di installazione della tenuta sia seguita scrupolosamente: rispetto della quota di compressione, pulizia delle superfici, centraggio corretto.
Tenuta singola, doppia tenuta o trascinamento magnetico
La scelta della configurazione di tenuta è una decisione progettuale fondamentale nel servizio con fluidi corrosivi:
La serie PMC-1 con tenuta meccanica singola è adeguata per fluidi non pericolosi o a bassa pericolosità, dove una piccola perdita non rappresenta un rischio significativo. È la soluzione più economica e di più semplice manutenzione.
La serie PMC-2 con doppia tenuta meccanica e fluido di barriera è indicata per fluidi pericolosi, tossici o infiammabili. La tenuta esterna funge da barriera di sicurezza: anche in caso di cedimento della tenuta interna, il fluido di processo non viene rilasciato nell’ambiente.
La serie HTM a trascinamento magnetico elimina completamente la tenuta meccanica: la trasmissione della coppia dal motore alla girante avviene attraverso magneti permanenti, senza contatto fisico e senza alcuna possibilità di perdita. È la soluzione definitiva quando le perdite sono croniche, il fluido è estremamente pericoloso o i costi di manutenzione delle tenute sono insostenibili.
Calo di portata e prevalenza
Un calo graduale delle prestazioni è normale nell’arco della vita di una pompa, ma un calo improvviso o superiore al 10-15% rispetto ai valori nominali indica un problema che richiede intervento.
Sintomi del calo di prestazioni
Il processo a valle non riceve la portata richiesta: le vasche non si riempiono nei tempi previsti, i sistemi di dosaggio vanno in allarme, i tempi di ciclo si allungano. La pressione di mandata rilevata al manometro è inferiore al valore di progetto.
Nei casi estremi, la pompa gira ma non pompa: il motore assorbe corrente, la girante ruota, ma la portata è nulla o trascurabile. Questa condizione è particolarmente pericolosa perché l’energia viene dissipata come calore nel fluido, con rischio di surriscaldamento e danneggiamento dei componenti in materiale termoplastico.
Cause principali del calo di prestazioni
L’usura della girante per erosione chimica o cavitazione è la causa più frequente nel servizio con fluidi aggressivi. L’asportazione di materiale dalle pale riduce la capacità della girante di trasferire energia al fluido. Nelle pompe con anello di usura, l’aumento del gioco tra girante e anello causa un ricircolo interno che riduce la portata utile.
Un’ostruzione parziale nella linea di aspirazione o di mandata limita la portata. L’ingresso d’aria dal lato aspirazione — attraverso guarnizioni difettose, raccordi non perfettamente serrati o un livello del liquido troppo basso nel serbatoio — riduce l’efficienza della pompa.
Una riduzione della velocità di rotazione, causata dallo slittamento della cinghia di trasmissione o da un malfunzionamento dell’inverter (VFD), si traduce direttamente in un calo di portata e prevalenza. Infine, un aumento della resistenza del circuito — valvole parzialmente chiuse, incrostazioni nelle tubazioni, filtri intasati — sposta il punto di funzionamento verso portate inferiori.
Azioni correttive per il calo di prestazioni
Ispezionare la girante e, se presenta usura significativa, sostituirla. I componenti ricavati da massello CNC di Nuova Darimpianti, grazie all’assenza di porosità e alle tolleranze dimensionali ristrette, resistono meglio all’erosione chimica e mantengono le prestazioni più a lungo.
Controllare il gioco dell’anello di usura e sostituirlo se il gioco supera i valori ammissibili indicati dal costruttore. Verificare che tutte le valvole nel circuito siano completamente aperte e che filtri e strainer non siano intasati.
Verificare l’assenza di ingressi d’aria sul lato aspirazione: un test semplice consiste nel chiudere la valvola di mandata e osservare se la pressione si mantiene stabile o cala, indicando una perdita dal lato aspirazione.
Confrontare le prestazioni attuali della pompa con la curva caratteristica originale: se la deviazione è superiore al 10-15%, è necessario un intervento di revisione.
Programma di manutenzione preventiva
La diagnostica guasti pompe centrifughe è tanto più efficace quanto più è sistematica. Un programma di manutenzione preventiva strutturato consente di intercettare i problemi nelle fasi iniziali, quando le azioni correttive sono semplici ed economiche, anziché intervenire in emergenza a guasto avvenuto.
Controlli giornalieri: ispezione visiva per verificare l’assenza di perdite, ascolto per identificare rumori anomali (cavitazione, cuscinetti, vibrazioni), verifica della temperatura dei cuscinetti al tatto o con termometro a infrarossi, lettura dei parametri operativi (pressione mandata, corrente assorbita dal motore).
Controlli settimanali: verifica del sistema di lavaggio tenuta (livello e pressione del fluido di barriera nella PMC-2), confronto dei parametri operativi con i valori di progetto, ispezione del filtro di aspirazione.
Controlli mensili: misurazione delle vibrazioni con strumentazione portatile e registrazione dei valori per analisi di tendenza (trending), verifica dell’allineamento pompa-motore, controllo del serraggio dei bulloni di ancoraggio e delle flange.
Controlli trimestrali/semestrali: ispezione della girante e delle superfici a contatto con il fluido, verifica del gioco dell’anello di usura, controllo dello stato delle tenute meccaniche, analisi dell’olio dei cuscinetti (se applicabile).
Revisione annuale: smontaggio completo, ispezione di tutti i componenti bagnati, sostituzione delle tenute meccaniche e dei cuscinetti, verifica delle quote dimensionali critiche (giochi, ovalizzazioni, planarità delle facce di tenuta), riassemblaggio con verifica dell’allineamento e prova funzionale.
I componenti lavorati dal massello CNC, come quelli prodotti da Nuova Darimpianti con lavorazione dal pieno, presentano una struttura del materiale più omogenea e priva delle tensioni residue tipiche dello stampaggio. Questo si traduce in intervalli di manutenzione più lunghi e una maggiore prevedibilità dell’usura, facilitando la pianificazione degli interventi.
Domande frequenti
Come riconosco la cavitazione in una pompa centrifuga?
Il segnale più caratteristico è un rumore simile a ghiaia o sassolini all’interno del corpo pompa, accompagnato da oscillazioni della pressione di mandata e della portata. L’ispezione della girante rivela butterature e erosione sulle pale di ingresso. Nelle pompe in PP, si osserva uno sbiancamento della superficie; nel PVDF, un irruvidimento progressivo. Alla prima comparsa di questi sintomi, verificare il margine di NPSH e le condizioni della linea di aspirazione.
Ogni quanto devo sostituire la tenuta meccanica?
La vita utile di una tenuta meccanica varia enormemente in funzione del fluido, delle condizioni operative e della manutenzione. In servizio chimico tipico, una tenuta ben dimensionata e correttamente installata può durare da 12 a 24 mesi. Tuttavia, la sostituzione dovrebbe essere basata sulle condizioni effettive (gocciolamento, aumento del consumo di fluido di barriera) piuttosto che su un calendario fisso. Il programma di revisione annuale include comunque la sostituzione preventiva delle tenute.
Le vibrazioni possono danneggiare le tubazioni in PP?
Sì, le vibrazioni eccessive trasmesse dalla pompa alle tubazioni in PP possono causare danni significativi. Il polipropilene ha una resistenza a fatica inferiore rispetto ai metalli, e le sollecitazioni cicliche prodotte dalle vibrazioni possono portare a cricche nelle zone di concentrazione delle tensioni, in particolare nelle saldature, nei raccordi filettati e nelle variazioni di sezione. È fondamentale installare giunti antivibranti tra la pompa e le tubazioni e assicurare un supporto adeguato della tubazione per evitare vibrazioni risonanti.
Quando conviene passare da una pompa con tenuta a una a trascinamento magnetico?
Il passaggio alla serie HTM a trascinamento magnetico è consigliato quando si verificano perdite ricorrenti dalla tenuta nonostante la corretta manutenzione, quando il fluido è altamente tossico o cancerogeno e non è tollerabile alcuna emissione, quando il costo della manutenzione delle tenute (ricambi, manodopera, fermo impianto) supera il maggior costo iniziale della pompa magnetica, oppure quando le normative ambientali o di sicurezza impongono il criterio di “zero emissioni”. La serie HTM elimina la tenuta meccanica sostituendola con un accoppiamento magnetico che garantisce l’assenza totale di perdite.
I componenti CNC durano più a lungo di quelli stampati in caso di cavitazione?
Sì, i componenti ricavati da lavorazione dal massello CNC presentano una struttura del materiale più densa e omogenea rispetto a quelli ottenuti per stampaggio a iniezione o rotazionale. Lo stampaggio introduce microporosità, tensioni residue e orientamento non uniforme delle catene polimeriche, creando punti deboli dove la cavitazione aggredisce preferenzialmente il materiale. Il pieno CNC, partendo da lastre o barre estruse di qualità controllata, offre proprietà meccaniche più uniformi e una resistenza all’erosione da cavitazione significativamente superiore, traducendosi in una vita utile più lunga della girante e degli altri componenti idraulici.
Conclusione: prevenire è meglio che riparare
La diagnostica guasti pompe centrifughe in servizio con fluidi corrosivi richiede un approccio sistematico e una conoscenza approfondita dei meccanismi di guasto. Cavitazione, vibrazioni, perdite dalle tenute e calo di prestazioni sono problemi interconnessi: la cavitazione genera vibrazioni, le vibrazioni danneggiano le tenute, le tenute deteriorate causano perdite, e l’usura della girante riduce le prestazioni complessive.
Investire in componenti di qualità superiore — come le pompe e i ricambi lavorati dal massello CNC di Nuova Darimpianti — e applicare un programma di manutenzione preventiva strutturato riduce la frequenza e la gravità dei guasti, garantendo continuità operativa e sicurezza.
Avete problemi con le vostre pompe per fluidi corrosivi? I tecnici di Nuova Darimpianti, con sede a Flero (Brescia), sono a disposizione per analizzare le vostre condizioni operative, diagnosticare le cause dei malfunzionamenti e proporre la soluzione più adatta — dalla sostituzione dei componenti usurati alla fornitura di pompe con configurazione ottimizzata per la vostra applicazione. Contattateci per una consulenza tecnica senza impegno.
by nuovadarimpianti | 14-07-2026 | Pompe
Il dimensionamento di una pompa centrifuga è il passaggio tecnico più critico nella progettazione di un impianto per fluidi corrosivi. Una pompa sovradimensionata non è semplicemente “più sicura”: consuma energia in eccesso, funziona lontano dal punto di massima efficienza, genera vibrazioni e accelera l’usura delle tenute meccaniche. Una pompa sottodimensionata, al contrario, non riesce a fornire la portata richiesta dal processo, costringe il motore a lavorare in sovraccarico e può innescare fenomeni di cavitazione che danneggiano irreparabilmente la girante.
Quando il fluido pompato è un acido concentrato, una base caustica o un solvente aggressivo, le conseguenze di un dimensionamento errato si amplificano: il cedimento prematuro di una tenuta o la rottura di una girante non significano solo un fermo impianto, ma un potenziale sversamento chimico con rischi per la sicurezza degli operatori e per l’ambiente. Il corretto calcolo della prevalenza e della portata è quindi il primo passo per garantire un funzionamento affidabile, efficiente e sicuro.
Questa guida tecnica illustra le formule, i parametri e i criteri pratici per dimensionare correttamente una pompa centrifuga destinata al trasferimento di fluidi corrosivi, con riferimento specifico alla gamma di pompe in materiale termoplastico prodotte da Nuova Darimpianti.
La portata: il punto di partenza del dimensionamento
La portata volumetrica (Q) rappresenta il volume di fluido che la pompa deve trasferire nell’unità di tempo. Si esprime comunemente in metri cubi all’ora (m³/h) o in litri al minuto (l/min), a seconda delle convenzioni utilizzate nel settore. La portata è il primo dato di progetto da definire perché determina la dimensione della pompa, il diametro delle tubazioni e la potenza del motore.
Come determinare la portata richiesta
La portata necessaria dipende direttamente dalle esigenze del processo. In un impianto di trattamento acque, ad esempio, la portata è dettata dal volume di reagente da dosare per unità di tempo. In un impianto galvanico, è determinata dal ricircolo richiesto per mantenere uniforme la concentrazione del bagno. In un sistema di trasferimento, è funzione del volume da spostare e del tempo disponibile.
La formula base è semplice:
Q = V / t
dove V è il volume da trasferire (in m³ o litri) e t è il tempo disponibile (in ore o minuti).
Processi continui e batch
Nei processi continui, la portata è costante e coincide con il consumo del processo a valle. Nei processi batch (discontinui), la portata deve essere calcolata in base al volume del lotto e al tempo di ciclo. Se ad esempio un serbatoio da 5 m³ deve essere riempito in 30 minuti, la portata richiesta è 10 m³/h.
Margine di sicurezza
È buona pratica aggiungere un margine di sicurezza del 10-15% alla portata calcolata. Questo margine compensa le variazioni di processo, l’invecchiamento delle tubazioni (incrostazioni che riducono la sezione utile) e le tolleranze di misura. Una pompa selezionata per una portata nominale di 10 m³/h dovrebbe essere in grado di erogare almeno 11-11,5 m³/h al punto di lavoro previsto.
La prevalenza: il parametro più frainteso
La prevalenza totale (H) è l’energia che la pompa deve trasferire al fluido, espressa in metri di colonna di liquido (m.c.l.). È il parametro che genera più confusione in fase di dimensionamento, perché viene spesso confuso con la pressione.
Prevalenza e pressione: perché non sono la stessa cosa
La pressione si misura in bar o Pascal ed è influenzata dalla densità del fluido. La prevalenza, invece, è un’espressione di energia specifica indipendente dalla densità: 10 metri di prevalenza corrispondono a circa 1 bar per l’acqua (densità 1.000 kg/m³), ma a circa 1,84 bar per acido solforico al 96% (densità 1.840 kg/m³). Questa distinzione è fondamentale nel dimensionamento di pompe per acidi corrosivi: lo stesso circuito richiede la stessa prevalenza indipendentemente dal fluido, ma la pressione nelle tubazioni e la potenza assorbita dal motore cambiano in modo proporzionale alla densità.
La formula della prevalenza totale
La prevalenza totale richiesta dall’impianto si calcola come:
H_tot = H_geodetica + H_perdite + H_pressione
dove:
H_geodetica è la differenza di quota tra il livello del fluido in aspirazione e il punto di consegna in mandata (in metri). Se il fluido deve salire, H_geodetica è positiva; se il serbatoio di mandata è più basso dell’aspirazione, è negativa.
H_perdite è la somma delle perdite di carico nelle tubazioni, nei raccordi, nelle valvole e negli strumenti di misura (in metri di colonna di liquido).
H_pressione è la prevalenza necessaria per vincere la contropressione al punto di consegna, ad esempio la pressione in un serbatoio pressurizzato o la pressione richiesta da un ugello spruzzatore. Si converte dalla pressione con la formula: H_pressione = P / (ρ × g), dove ρ è la densità del fluido e g è l’accelerazione di gravità (9,81 m/s²).
Esempio pratico
Consideriamo un impianto in cui una pompa deve trasferire acido cloridrico al 30% (densità 1.150 kg/m³) da un serbatoio interrato a un serbatoio sopraelevato:
- Dislivello geodetico: +8 m
- Perdite di carico nella tubazione: 4,5 m.c.l. (calcolate, vedi sezione successiva)
- Pressione al punto di consegna: 0,5 bar → H_pressione = 50.000 / (1.150 × 9,81) = 4,4 m.c.l.
H_tot = 8 + 4,5 + 4,4 = 16,9 m.c.l.
La pompa dovrà fornire almeno 16,9 metri di prevalenza alla portata richiesta.
Le perdite di carico: come calcolarle correttamente
Le perdite di carico rappresentano l’energia dissipata per attrito durante il passaggio del fluido attraverso le tubazioni e i componenti del circuito. Sottovalutarle è l’errore più comune nel dimensionamento e porta alla selezione di una pompa con prevalenza insufficiente.
Perdite di carico distribuite (tratti rettilinei)
Le perdite di carico nei tratti rettilinei di tubazione si calcolano con la formula di Darcy-Weisbach:
H_f = f × (L / D) × (v² / 2g)
dove f è il fattore di attrito (funzione del numero di Reynolds e della rugosità della tubazione), L è la lunghezza del tratto, D è il diametro interno, v è la velocità del fluido e g è l’accelerazione di gravità.
In termini pratici, la velocità del fluido nelle tubazioni di aspirazione dovrebbe essere compresa tra 1 e 1,5 m/s, e nelle tubazioni di mandata tra 1,5 e 3 m/s. Velocità superiori aumentano le perdite di carico in modo quadratico.
Perdite di carico localizzate (raccorderia)
Ogni curva, valvola, riduzione, raccordo a T e strumento inserito nel circuito genera una perdita di carico localizzata. Il metodo più pratico per il calcolo è quello delle lunghezze equivalenti: ogni componente viene assimilato a un tratto rettilineo di tubazione di lunghezza equivalente. Ad esempio, una curva a 90° in un tubo DN 50 equivale a circa 1,5 metri di tubo rettilineo; una valvola a sfera aperta equivale a circa 0,5 metri.
Le perdite localizzate, sommate tra loro e aggiunte alla lunghezza reale della tubazione, danno la lunghezza equivalente totale da inserire nella formula di Darcy-Weisbach.
Il vantaggio delle tubazioni termoplastiche
Un aspetto spesso trascurato è che le tubazioni in materiali termoplastici (PP, PVC, PVDF) presentano una rugosità interna significativamente inferiore rispetto all’acciaio. La rugosità di un tubo in PVC è circa 0,007 mm contro i 0,05 mm dell’acciaio inossidabile e i 0,15 mm dell’acciaio al carbonio. Questo si traduce in un fattore di attrito più basso e in perdite di carico inferiori a parità di diametro e portata — un vantaggio concreto nella progettazione di impianti per fluidi corrosivi.
La selezione del diametro corretto delle tubazioni è cruciale: un diametro troppo piccolo genera perdite elevate e obbliga a scegliere una pompa con prevalenza maggiore e quindi più costosa e più energivora. Un diametro eccessivo comporta costi di installazione più alti senza benefici proporzionali.
La curva caratteristica della pompa
La curva caratteristica è il documento tecnico fondamentale per la selezione di una pompa centrifuga. Rappresenta graficamente il comportamento della pompa al variare della portata.
La curva H-Q
La curva H-Q (prevalenza in funzione della portata) mostra che, all’aumentare della portata erogata, la prevalenza disponibile diminuisce. A portata zero (valvola di mandata chiusa), la prevalenza è massima; alla portata massima, la prevalenza si annulla. La pompa non “decide” dove lavorare: il punto di funzionamento è determinato dall’intersezione tra la curva della pompa e la curva del sistema (che rappresenta la prevalenza richiesta dall’impianto al variare della portata).
Il punto di massimo rendimento (BEP)
Ogni pompa centrifuga ha un punto di massimo rendimento (BEP, Best Efficiency Point) in cui l’energia viene trasferita al fluido con la minima dissipazione. Il punto di funzionamento dell’impianto dovrebbe cadere entro il ±10-15% della portata al BEP. Operare al di fuori di questa fascia comporta:
- Sotto il BEP (portata ridotta): ricircoli interni, aumento di temperatura del fluido, vibrazioni assiali, rischio di cavitazione a basse portate.
- Sopra il BEP (portata eccessiva): sovraccarico del motore, vibrazioni radiali, aumento delle perdite, usura accelerata della girante e delle tenute.
In un impianto per fluidi corrosivi, le vibrazioni accelerano il deterioramento delle guarnizioni e delle tenute meccaniche, aumentando il rischio di perdite. Operare vicino al BEP non è un lusso ingegneristico ma una necessità operativa.
Curve caratteristiche Nuova Darimpianti
Nuova Darimpianti fornisce curve caratteristiche dettagliate per tutti i modelli delle serie PMC-1, PMC-2 e HTM, con dati di prevalenza, portata, potenza assorbita e rendimento per ciascuna dimensione di girante. Queste curve permettono al progettista di verificare che il punto di lavoro richiesto dall’impianto sia compatibile con la pompa selezionata e che ricada entro la fascia di rendimento ottimale.
NPSH: prevenire la cavitazione
La cavitazione è il fenomeno più insidioso nel funzionamento delle pompe centrifughe. Si verifica quando la pressione del fluido all’ingresso della girante scende al di sotto della tensione di vapore del liquido, causando la formazione di bolle di vapore che implodono violentemente, erodendo le superfici metalliche o plastiche della girante.
NPSH disponibile e NPSH richiesto
L’NPSH (Net Positive Suction Head) è il parametro che quantifica il margine di sicurezza rispetto alla cavitazione.
- NPSH_r (richiesto) è un dato della pompa, fornito dal costruttore per ogni combinazione di portata e velocità di rotazione.
- NPSH_a (disponibile) è un dato dell’impianto, calcolato dal progettista.
La condizione per evitare la cavitazione è:
NPSH_a > NPSH_r + 0,5 m (margine minimo di sicurezza)
Formula del NPSH disponibile
NPSH_a = (P_atm – P_v) / (ρ × g) + H_s – H_perdite_asp
dove:
- P_atm è la pressione atmosferica sulla superficie del liquido in aspirazione (101.325 Pa a livello del mare; diminuisce in quota)
- P_v è la tensione di vapore del fluido alla temperatura di pompaggio (aumenta con la temperatura)
- ρ è la densità del fluido
- g è l’accelerazione di gravità (9,81 m/s²)
- H_s è l’altezza del livello del liquido rispetto all’asse della pompa (positiva se il liquido è sopra la pompa, negativa se è sotto)
- H_perdite_asp è la somma delle perdite di carico nella tubazione di aspirazione
Cavitazione e pompe in materiale termoplastico
La cavitazione è particolarmente pericolosa nelle pompe in materiale termoplastico. Mentre l’acciaio inossidabile resiste per un certo tempo all’erosione da cavitazione, il PP e il PVDF si deteriorano più rapidamente sotto l’impatto delle micro-implosioni. Una girante in PP danneggiata dalla cavitazione può perdere materiale in modo asimmetrico, generando squilibri dinamici che danneggiano i cuscinetti e le tenute. La prevenzione della cavitazione non è opzionale: è un requisito progettuale vincolante.
Come aumentare l’NPSH disponibile
Se il calcolo rivela un NPSH_a insufficiente, le strategie correttive includono:
- Alzare il livello del liquido nel serbatoio di aspirazione rispetto alla pompa
- Ridurre le perdite in aspirazione utilizzando tubazioni di diametro maggiore, minimizzando curve e raccordi
- Abbassare la temperatura del fluido, riducendo la tensione di vapore
- Adottare pompe verticali (serie VSK o VGA) che pescano direttamente nel serbatoio, eliminando la tubazione di aspirazione e portando l’NPSH_a al valore massimo
Dimensionamento per fluidi corrosivi: le variabili aggiuntive
Quando la pompa centrifuga è destinata a fluidi corrosivi, il dimensionamento richiede la considerazione di parametri aggiuntivi che non intervengono nel caso dell’acqua.
Densità del fluido
La densità di un acido concentrato può essere significativamente superiore a quella dell’acqua. L’acido solforico al 96% ha una densità di 1.840 kg/m³, quasi il doppio dell’acqua. Questo comporta un aumento proporzionale della potenza assorbita dal motore: a parità di portata e prevalenza, pompare acido solforico concentrato richiede quasi il doppio della potenza rispetto all’acqua. Il motore deve essere dimensionato di conseguenza per evitare sovraccarichi.
Viscosità
La maggior parte degli acidi e delle basi industriali ha una viscosità prossima a quella dell’acqua, quindi le correzioni per viscosità sono raramente necessarie. Tuttavia, alcuni fluidi chimici (resine, soluzioni concentrate, fanghi acidi) presentano viscosità elevate che riducono il rendimento della pompa e modificano la curva caratteristica. In questi casi è necessario applicare i fattori correttivi delle norme Hydraulic Institute.
Temperatura
La temperatura influisce su tre aspetti: la compatibilità del materiale (il PP standard è utilizzabile fino a circa 80°C, il PVDF fino a 120°C, il PVC fino a 60°C), la tensione di vapore del fluido (che aumenta con la temperatura, riducendo l’NPSH_a) e le proprietà meccaniche del materiale della pompa (i termoplastici perdono rigidità alle alte temperature).
Compatibilità chimica e scelta del materiale
La compatibilità chimica tra fluido e materiale della pompa è un vincolo non negoziabile. Il PP è la scelta standard per acidi diluiti, basi e soluzioni saline. Il PVC è preferito per ipoclorito di sodio. Il PVDF è necessario per acidi concentrati, solventi e fluidi ossidanti. La scelta del materiale determina le taglie disponibili e i limiti operativi — per un approfondimento, consultare la guida sui materiali termoplastici per pompe e agitatori.
Il vantaggio della lavorazione dal massello CNC
Le pompe in materiale termoplastico possono essere prodotte per stampaggio o per lavorazione dal massello. La lavorazione CNC dal pieno, metodo adottato da Nuova Darimpianti per tutta la gamma, garantisce tolleranze dimensionali più strette, una finitura superficiale migliore nei canali idraulici e un rendimento superiore della girante. Giranti e corpi pompa lavorati dal massello presentano geometrie idrauliche più precise rispetto ai pezzi stampati, con un impatto diretto sull’efficienza e sulla stabilità del punto di lavoro.
La gamma Nuova Darimpianti per ogni esigenza di portata e prevalenza
Nuova Darimpianti produce una gamma completa di pompe centrifughe in materiale termoplastico, ciascuna progettata per specifiche combinazioni di portata, prevalenza e condizioni operative.
Pompe centrifughe orizzontali PMC
La serie PMC-1 è la soluzione standard per il trasferimento, il ricircolo e il dosaggio di fluidi corrosivi. Equipaggiata con tenuta meccanica singola, copre un ampio range di portate e prevalenze ed è disponibile in PP, PVC e PVDF. La serie PMC-2, con doppia tenuta meccanica flussata, è progettata per fluidi pericolosi dove è necessaria una barriera aggiuntiva contro le perdite — è la scelta raccomandata per acidi fumanti, solventi tossici e fluidi classificati come pericolosi.
Pompe a trascinamento magnetico HTM
La serie HTM elimina completamente la tenuta meccanica grazie al trascinamento magnetico: il motore trasmette la coppia alla girante attraverso magneti, senza alcuna connessione meccanica diretta. Il risultato è una pompa a perdita zero, ideale per fluidi altamente tossici, cancerogeni o di elevato valore economico.
Pompe verticali VSK, VGA, VL, EVFA-N

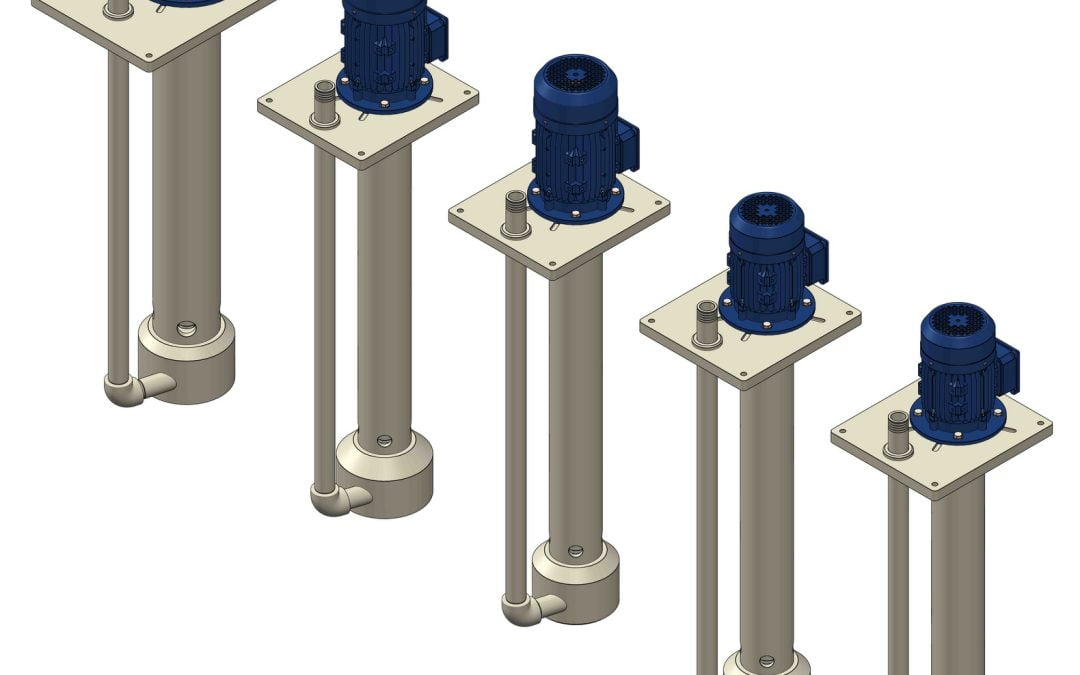

Le pompe verticali (serie VSK, VGA, VL, EVFA-N) vengono installate direttamente sul serbatoio o sulla vasca, con il corpo pompa immerso nel liquido. Questa configurazione elimina la tubazione di aspirazione, massimizza l’NPSH disponibile e semplifica l’installazione. Le pompe verticali sono la scelta ideale per aspirazione da vasche di processo, serbatoi di stoccaggio e impianti galvanici.
Dimensionamento su misura
Tutte le pompe Nuova Darimpianti sono disponibili in PP, PVC e PVDF. L’ufficio tecnico fornisce supporto completo al dimensionamento: partendo dai dati di processo (portata, prevalenza, fluido, temperatura), il team individua il modello ottimale e verifica che il punto di lavoro ricada nella fascia di rendimento ottimale.
Domande frequenti
Come si calcola la prevalenza di una pompa centrifuga?
La prevalenza totale si calcola sommando tre componenti: la prevalenza geodetica (dislivello tra aspirazione e mandata), le perdite di carico nelle tubazioni e nei raccordi, e la prevalenza necessaria a vincere eventuali contropressioni al punto di consegna. La formula è: H_tot = H_geodetica + H_perdite + H_pressione. Tutti i valori si esprimono in metri di colonna di liquido (m.c.l.).
Qual è la differenza tra prevalenza e pressione?
La prevalenza si esprime in metri di colonna di liquido e rappresenta l’energia specifica trasferita dalla pompa al fluido, indipendentemente dalla densità. La pressione si esprime in bar o Pascal e dipende dalla densità del fluido. Dieci metri di prevalenza corrispondono a circa 1 bar per l’acqua, ma a circa 1,84 bar per acido solforico concentrato. Nel dimensionamento delle pompe centrifughe si lavora sempre in prevalenza, convertendo le pressioni note attraverso la densità del fluido.
Come scelgo la portata giusta per il mio impianto?
La portata richiesta dipende dal processo: volume da trasferire diviso per il tempo disponibile. Nei processi continui coincide con il consumo a valle; nei processi batch si calcola dal volume del lotto e dal tempo di ciclo. È buona pratica aggiungere un margine del 10-15% per compensare variazioni di processo e invecchiamento delle tubazioni. Il punto di lavoro deve rientrare nella fascia ±10-15% del BEP della pompa selezionata.
Cosa succede se la pompa è sovradimensionata?
Una pompa sovradimensionata funziona lontano dal punto di massimo rendimento, consumando più energia del necessario e generando vibrazioni che accelerano l’usura delle tenute meccaniche e dei cuscinetti. A portate molto ridotte rispetto al BEP, possono insorgere ricircoli interni e cavitazione. Nelle pompe per fluidi corrosivi, l’usura accelerata delle tenute aumenta il rischio di perdite chimiche. È preferibile selezionare una pompa che lavori vicino al BEP nelle condizioni operative prevalenti.
Come evito la cavitazione nelle pompe per acidi?
La cavitazione si previene assicurando che l’NPSH disponibile dell’impianto sia almeno 0,5 m superiore all’NPSH richiesto dalla pompa. Le strategie principali sono: alzare il livello del liquido rispetto alla pompa, ridurre le perdite di carico in aspirazione (tubazioni corte e di diametro adeguato), evitare temperature eccessive che aumentano la tensione di vapore, e valutare l’uso di pompe verticali che pescano direttamente nel serbatoio, eliminando la linea di aspirazione.
Dimensionare bene significa risparmiare e produrre in sicurezza
Il dimensionamento corretto di una pompa centrifuga non è un esercizio accademico: è la base per un impianto che funziona in modo efficiente, consuma la giusta quantità di energia e protegge operatori e ambiente dai rischi associati ai fluidi corrosivi. Prevalenza, portata, NPSH, curva caratteristica e proprietà del fluido sono i cinque pilastri su cui costruire una selezione affidabile.
Nuova Darimpianti affianca i progettisti e i responsabili di impianto in ogni fase del dimensionamento: dall’analisi dei dati di processo alla selezione del modello ottimale, dalla verifica del punto di lavoro alla fornitura delle curve caratteristiche dettagliate. Tutte le pompe sono prodotte in PP, PVC e PVDF con lavorazione dal massello CNC, per garantire la massima precisione idraulica e la resistenza chimica necessaria in ambienti aggressivi.
Devi dimensionare una pompa centrifuga per fluidi corrosivi nel tuo impianto? Contatta il nostro ufficio tecnico per una consulenza gratuita e ricevi la proposta del modello più adatto alle tue condizioni operative.
by nuovadarimpianti | 14-07-2026 | Pompe
Il travaso di liquidi corrosivi da fusti, cisternette IBC e contenitori industriali è un’operazione quotidiana in ogni impianto chimico, galvanico o di trattamento acque. È anche una delle operazioni più rischiose se eseguita senza l’attrezzatura corretta: ribaltare un fusto da 200 litri di acido solforico è pericoloso per gli operatori e può causare sversamenti con conseguenze ambientali e legali gravi.
Le pompe da travaso risolvono il problema alla radice: permettono di trasferire il contenuto del fusto in modo controllato, sicuro e senza movimentazione manuale del contenitore. Ma non tutte le pompe da travaso sono uguali. La scelta dipende dal tipo di fluido, dalla viscosità, dal volume da trasferire e dalle condizioni operative.
Questa guida analizza le diverse tipologie di pompe da travaso disponibili per fluidi corrosivi, i criteri di selezione e le soluzioni offerte da Nuova Darimpianti per il trasferimento sicuro di acidi, basi e solventi industriali.
Perché serve una pompa da travaso dedicata
Il trasferimento di liquidi corrosivi da contenitori non è un’operazione banale. Ecco perché un approccio improvvisato è inaccettabile.
Sicurezza degli operatori
Il ribaltamento manuale di fusti da 200 litri espone gli operatori a rischi di schiacciamento, strappo muscolare e soprattutto a schizzi di liquido corrosivo. Anche un piccolo sversamento di acido fluoridrico o soda caustica concentrata può causare ustioni chimiche gravi. Le pompe da travaso eliminano la necessità di movimentare fisicamente il contenitore: l’operatore inserisce il tubo pescante nel fusto e avvia la pompa.
Conformità normativa
Il D.Lgs. 81/2008 (Testo Unico sulla Sicurezza) e il Regolamento CLP impongono procedure operative specifiche per la manipolazione di sostanze chimiche pericolose. L’utilizzo di pompe da travaso con materiali compatibili e sistemi anti-gocciolamento è una misura di prevenzione richiesta nella valutazione dei rischi (DVR) di qualsiasi azienda che movimenta acidi e basi.
Controllo del trasferimento
Una pompa da travaso permette il controllo preciso della portata, evitando sovradosaggi nei serbatoi di destinazione. Questo è particolarmente importante nelle operazioni di preparazione bagni galvanici, dosaggio reagenti in impianti di trattamento acque e riempimento di serbatoi di stoccaggio.
Prevenzione della contaminazione
Il trasferimento per gravità tramite rubinetto del fusto espone il liquido all’aria e alla polvere ambientale. Le pompe da travaso con sistema chiuso mantengono il fluido isolato, evitando contaminazioni — un requisito critico nell’industria farmaceutica e nella produzione di semiconduttori.
Tipologie di pompe da travaso per fluidi corrosivi
Le pompe da travaso si dividono in diverse categorie in base al principio di funzionamento e alla configurazione di installazione.
Pompe da fusto verticali (drum pumps)
Le pompe da fusto verticali sono la soluzione più diffusa per lo svuotamento di fusti da 200 litri e cisternette IBC. Il principio è semplice: un tubo verticale viene inserito nel fusto attraverso il tappo superiore. All’interno del tubo è alloggiata una girante o un elemento pompante che, azionato da un motore montato in testa, aspira il liquido dal fondo del fusto e lo spinge verso l’uscita.
I vantaggi delle pompe da fusto verticali includono la facilità d’uso (inserire, accendere, trasvasare), la possibilità di svuotare il fusto quasi completamente, l’ingombro minimo e la portabilità.
Le pompe da fusto in materiale plastico sono disponibili in PP (per acidi diluiti, basi, soluzioni saline) e PVDF (per acidi concentrati, solventi, fluidi ossidanti). La lunghezza del tubo pescante varia da 500 mm (per taniche da 25 litri) a 1.200 mm (per fusti da 200 litri) fino a versioni da 1.500 mm per cisternette IBC.
Pompe centrifughe orizzontali per travaso
Per trasferimenti da serbatoi di stoccaggio, vasche o contenitori di grande volume, le pompe centrifughe orizzontali offrono portate e prevalenze superiori rispetto alle pompe da fusto. In questo contesto, le serie PMC-1 e PMC-2 di Nuova Darimpianti sono la soluzione ideale: pompe centrifughe orizzontali con tenuta meccanica singola (PMC-1) o doppia tenuta flussata (PMC-2), disponibili in PP, PVC e PVDF.
Queste pompe sono progettate per il trasferimento continuo o semi-continuo di volumi importanti, con portate fino a decine di metri cubi/ora e prevalenze che coprono la maggior parte delle esigenze impiantistiche.
Pompe a trascinamento magnetico per travaso sicuro
Quando il fluido da trasvasare è altamente pericoloso (acido fluoridrico, solventi cancerogeni, reagenti tossici), la pompa a trascinamento magnetico serie HTM garantisce zero perdite durante il trasferimento. L’assenza di tenuta meccanica elimina qualsiasi possibilità di gocciolamento, rendendo l’operazione di travaso conforme alle normative più restrittive.
Pompe pneumatiche a membrana (AODD)
Le pompe pneumatiche a doppia membrana sono un’alternativa per il travaso di fluidi viscosi o con solidi in sospensione. Funzionano ad aria compressa (non richiedono alimentazione elettrica), sono autoadescanti e possono funzionare a secco senza danneggiarsi. Sono particolarmente indicate in ambienti ATEX dove non è possibile utilizzare motori elettrici.
Il limite delle pompe pneumatiche è la pulsazione del flusso (il trasferimento non è continuo ma intermittente) e la necessità di un impianto di aria compressa.
Criteri di selezione: come scegliere la pompa da travaso giusta
La scelta della pompa da travaso dipende da cinque fattori principali.
1. Tipo di fluido e compatibilità chimica
Il primo criterio è la compatibilità del materiale della pompa con il fluido da trasvasare. Per acidi diluiti, basi e soluzioni saline, il PP è la scelta standard. Per acidi concentrati, solventi e fluidi ossidanti, il PVDF è necessario. Per ipoclorito di sodio, il PVC è il materiale preferito.
La compatibilità non riguarda solo il corpo pompa ma tutti i componenti a contatto con il fluido: guarnizioni (FPM, EPDM o PTFE), tubo pescante, tubo di mandata e raccordi.
2. Viscosità del fluido
Le pompe centrifughe (sia da fusto che orizzontali) funzionano in modo ottimale con fluidi a bassa e media viscosità (fino a 200-500 cP). Per fluidi più viscosi (oli, resine, paste), le pompe pneumatiche a membrana o le pompe a vite sono più adatte.
La maggior parte degli acidi e delle basi industriali ha una viscosità prossima a quella dell’acqua (1-10 cP), quindi le pompe centrifughe sono la scelta ideale per il travaso di reagenti chimici.
3. Portata e volume
Per operazioni di travaso occasionali da singoli fusti, una pompa da fusto verticale con portata di 50-100 litri/minuto è sufficiente. Per trasferimenti da cisternette IBC o da serbatoi, servono pompe centrifughe orizzontali con portate maggiori. Per operazioni continue di rifornimento linee produttive, servono pompe dimensionate per il flusso richiesto dal processo.
4. Prevalenza richiesta
Se il serbatoio di destinazione si trova ad un livello superiore rispetto al fusto, o se il circuito di trasferimento è lungo, la pompa deve fornire una prevalenza sufficiente a vincere il dislivello e le perdite di carico. Le pompe da fusto verticali hanno prevalenze limitate (3-10 metri). Le pompe centrifughe orizzontali PMC raggiungono prevalenze molto superiori.
5. Ambiente di installazione (ATEX)
In ambienti con rischio di esplosione (zona ATEX), i motori elettrici devono essere certificati Ex o sostituiti con azionamenti pneumatici. Nuova Darimpianti offre versioni con motore pneumatico per le proprie pompe e agitatori, conformi alle normative per ambienti classificati.
Accessori essenziali per il travaso sicuro
Una pompa da travaso da sola non è sufficiente per un’operazione sicura e controllata. Gli accessori completano il sistema.
Tubi e raccordi resistenti
I tubi di aspirazione e mandata devono essere in materiale compatibile con il fluido. Tubi in PP, PVDF o tubi flessibili in PTFE con treccia esterna sono le opzioni standard. I raccordi devono garantire la tenuta e permettere un collegamento rapido e sicuro.
Sistemi anti-gocciolamento
Al termine del travaso, il liquido residuo nel tubo pescante tende a gocciolare durante l’estrazione dal fusto. I sistemi anti-gocciolamento (valvole di ritegno, tappi di chiusura) prevengono sversamenti e contaminazione dell’area di lavoro.
Misuratori di portata
Per operazioni di dosaggio preciso, un misuratore di portata montato sulla linea di mandata permette di controllare esattamente il volume trasferito. Misuratori in PP o PVDF sono disponibili per fluidi corrosivi.
Vasche di contenimento
La normativa prevede che le operazioni di travaso di sostanze pericolose avvengano su vasche di contenimento capaci di raccogliere l’intero volume del fusto in caso di sversamento accidentale.
Applicazioni tipiche del travaso industriale
Il travaso è un’operazione trasversale a molti settori industriali.
Preparazione bagni galvanici
La preparazione dei bagni galvanici richiede il travaso preciso di acidi (solforico, cloridrico, cromico) e additivi da fusti alle vasche di trattamento. Le pompe da travaso in PVDF sono essenziali per l’acido cromico; il PP è adeguato per acidi diluiti.
Dosaggio reagenti in impianti di trattamento acque
Ipoclorito di sodio, acido solforico per correzione pH, polielettroliti: questi reagenti vengono forniti in fusti o cisternette e devono essere trasferiti nei serbatoi di dosaggio. Pompe da travaso in PVC per l’ipoclorito, in PP per gli acidi diluiti.
Rifornimento serbatoi di stoccaggio
Il trasferimento da cisterne (autobotti) ai serbatoi di stoccaggio dell’impianto richiede pompe centrifughe orizzontali con portate elevate. Le serie PMC-1 e PMC-2 di Nuova Darimpianti coprono questa esigenza con portate fino a decine di m³/h.
Laboratori e impianti pilota
Nei laboratori chimici e negli impianti pilota, il travaso avviene con volumi ridotti ma con fluidi spesso molto pericolosi. Le pompe da fusto in PVDF con motore a velocità variabile permettono un controllo preciso anche a portate basse.
Industria farmaceutica
Il trasferimento di solventi e reagenti puri richiede pompe che non contaminino il fluido. Le pompe a trascinamento magnetico serie HTM in PVDF sono lo standard per queste applicazioni, garantendo zero contaminazione e zero perdite.
La soluzione Nuova Darimpianti per il travaso
Nuova Darimpianti offre un ventaglio completo di soluzioni per il travaso di fluidi corrosivi, tutte basate sulla lavorazione dal massello CNC per la massima affidabilità.
Le pompe centrifughe orizzontali PMC-1 e PMC-2 sono ideali per trasferimenti da serbatoi e cisternette con portate e prevalenze elevate. La PMC-1 con tenuta singola per fluidi standard, la PMC-2 con doppia tenuta flussata per fluidi pericolosi.
Le pompe a trascinamento magnetico HTM sono la scelta per fluidi altamente pericolosi dove zero perdite è un requisito non negoziabile.
Le pompe verticali VSK e VGA sono perfette per l’aspirazione diretta da vasche e serbatoi aperti, eliminando la necessità di adescamento.
Tutti i modelli sono disponibili in PP, PVC e PVDF, con possibilità di motore elettrico trifase o pneumatico per ambienti ATEX.
Domande frequenti
Quale pompa serve per travaso di acido solforico da fusti?
Per acido solforico diluito (fino al 50%), una pompa da fusto in PP è sufficiente. Per acido solforico concentrato (70-98%), è necessario il PVDF. Per trasferimenti da cisternette IBC o volumi maggiori, una pompa centrifuga orizzontale PMC in PVDF è la soluzione più efficiente.
Le pompe da travaso possono funzionare con fluidi viscosi?
Le pompe centrifughe funzionano bene fino a 200-500 cP. Per fluidi più viscosi (oli pesanti, resine, paste), le pompe pneumatiche a membrana sono più adatte. La maggior parte degli acidi e delle basi industriali ha viscosità molto bassa e non pone problemi.
È sicuro usare una pompa da travaso in zona ATEX?
Sì, a condizione che il motore sia certificato ATEX o che si utilizzi un azionamento pneumatico. Nuova Darimpianti offre versioni con motore pneumatico per tutte le proprie pompe, conformi alle normative per ambienti con rischio di esplosione.
Ogni quanto va ispezionata una pompa da travaso per acidi?
Le guarnizioni e le parti a contatto con il fluido devono essere ispezionate ogni 3-6 mesi, o più frequentemente in caso di utilizzo intensivo con acidi concentrati. Il corpo pompa lavorato dal massello CNC ha una durata significativamente superiore rispetto ai componenti stampati, richiedendo sostituzioni meno frequenti.
Posso usare la stessa pompa per acidi e basi diversi?
È tecnicamente possibile se il materiale è compatibile con tutti i fluidi (ad esempio, una pompa in PVDF può gestire sia acidi che basi diluite). Tuttavia, per evitare contaminazione incrociata tra fluidi incompatibili, è buona pratica dedicare una pompa a ciascun tipo di fluido o eseguire un lavaggio approfondito tra un utilizzo e l’altro.
Il travaso sicuro è un investimento, non un costo
Un sistema di travaso correttamente progettato protegge gli operatori, rispetta la normativa, previene sversamenti e garantisce la qualità del prodotto. Il costo di una pompa da travaso in materiale adeguato è una frazione del costo di un infortunio chimico, di una bonifica ambientale o di un lotto di produzione contaminato.
Nuova Darimpianti progetta e produce pompe per il trasferimento di fluidi corrosivi in PP, PVC e PVDF, tutte lavorate dal massello CNC. Dalla piccola pompa per il travaso da fusti alla pompa centrifuga per il rifornimento di serbatoi di stoccaggio, ogni soluzione è dimensionata sulle esigenze specifiche dell’impianto.
Hai bisogno di una soluzione per il travaso sicuro di acidi, basi o solventi nel tuo impianto? Contatta i nostri tecnici per una consulenza personalizzata.
by nuovadarimpianti | 24-05-2026 | Agitatori, Pompe
Come Scegliere il Materiale Giusto per Pompe e Agitatori
PP vs PVC vs PVDF: Come Scegliere il Materiale Giusto per Pompe e Agitatori
In un impianto chimico, la scelta del materiale non è una decisione secondaria — è la decisione che determina se la pompa o l’agitatore durerà anni oppure settimane. Un corpo pompa in polipropilene esposto ad acido nitrico concentrato si degrada in poche ore. Una girante in PVC utilizzata oltre 60°C si deforma sotto carico. Un investimento in PVDF dove basterebbe il PP è un costo inutile.
Ogni materiale termoplastico ha un campo di applicazione preciso, definito dalla combinazione di tre fattori: il tipo di agente chimico, la sua concentrazione e la temperatura operativa. Questa guida tecnica analizza in profondità le proprietà, i limiti e le applicazioni ideali dei tre principali polimeri utilizzati nella costruzione di pompe e agitatori per ambienti corrosivi: polipropilene (PP), cloruro di polivinile (PVC) e polivinilidene fluoruro (PVDF).
La struttura molecolare: perché materiali diversi resistono a sostanze diverse
Per comprendere le differenze di resistenza chimica tra PP, PVC e PVDF è utile partire dalla loro struttura molecolare, perché è la chimica del polimero che determina la sua vulnerabilità agli attacchi chimici.
Polipropilene (PP)
Il polipropilene è un polimero a catena idrocarburica con gruppi metilici laterali. La sua struttura è composta esclusivamente da carbonio e idrogeno, il che gli conferisce un’eccellente resistenza alle soluzioni acquose di acidi e basi, ma una scarsa resistenza ai solventi organici (che “sciolgono” le catene idrocarburiche simili) e agli agenti ossidanti forti (che rompono i legami C-H).
PVC (Cloruro di polivinile)
Il PVC sostituisce un atomo di idrogeno con un atomo di cloro in ogni unità ripetitiva. Il cloro conferisce al polimero una maggiore rigidità e una buona resistenza chimica a molti acidi e basi. Tuttavia, la presenza di cloro rende il PVC sensibile alla degradazione termica: sopra i 60°C il materiale inizia a perdere stabilità dimensionale e sopra i 70°C il degrado diventa rapido.
PVDF (Polivinilidene fluoruro)
Il PVDF sostituisce due atomi di idrogeno con due atomi di fluoro in ogni unità ripetitiva. Il legame carbonio-fluoro è uno dei più forti in chimica organica (energia di legame ~485 kJ/mol contro ~413 kJ/mol del legame C-H). Questa stabilità estrema del legame C-F è il motivo per cui il PVDF resiste ad acidi concentrati, solventi aggressivi e temperature elevate dove PP e PVC cedono.
Comprendere questa gerarchia molecolare spiega perché il PVDF costa di più: non è un semplice “upgrade” del PP, ma un materiale con una chimica fondamentalmente diversa e superiore in termini di inerzia chimica.
Polipropilene (PP): il cavallo di battaglia dell’industria chimica
Il polipropilene è il materiale termoplastico più diffuso nella costruzione di pompe e agitatori per fluidi corrosivi. Il motivo è semplice: offre un ottimo rapporto tra resistenza chimica e costo, coprendo la maggior parte delle applicazioni industriali standard.
Resistenza chimica del PP
Il polipropilene resiste in modo eccellente ad acidi inorganici diluiti (solforico fino al 70%, cloridrico fino al 30%, fosforico a tutte le concentrazioni), basi forti (idrossido di sodio e potassio a tutte le concentrazioni e temperature fino a 80°C), soluzioni saline (cloruri, solfati, nitrati), alcoli (metanolo, etanolo, isopropanolo) e acqua deionizzata e ultra-pura.
Limiti del PP
Il polipropilene non resiste ad acidi ossidanti forti come l’acido nitrico concentrato (>50%) e l’acido cromico, agenti ossidanti come acqua ossigenata concentrata (>30%) e ipoclorito ad alta concentrazione, solventi organici clorurati (diclorometano, cloroformio, tricloroetilene), idrocarburi aromatici (benzene, toluene, xilene) e alogeni liberi (cloro gassoso, bromo).
Proprietà meccaniche e termiche
La temperatura operativa massima del PP è di 80-90°C (a seconda del grado e dello stress meccanico). Il PP ha una buona resistenza all’impatto a temperatura ambiente ma diventa fragile sotto 0°C. La densità è di 0,90-0,91 g/cm³ (il più leggero tra i tre polimeri), il che rende i componenti facili da maneggiare.
Lavorabilità CNC
Il polipropilene è un materiale eccellente per la lavorazione dal massello. Si taglia facilmente, produce trucioli netti e non richiede lubrificazione durante la lavorazione. Le tolleranze raggiungibili sono eccellenti. Nuova Darimpianti utilizza il PP come materiale standard per corpi pompa, giranti e alberi agitatore lavorati su centri CNC a 3 e 5 assi.
Quando scegliere il PP
Il PP è la scelta corretta per acidi e basi diluiti a temperature moderate (< 80°C), vasche galvaniche con soluzioni standard, impianti di trattamento acque con reagenti non ossidanti, soluzioni di lavaggio e neutralizzazione e tutte le applicazioni dove il costo del materiale è un fattore determinante.
PVC: lo specialista delle basse temperature
Il PVC occupa una nicchia specifica: offre prestazioni comparabili al PP a temperatura ambiente, con un vantaggio distintivo nella resistenza all’ipoclorito di sodio e una rigidità superiore che lo rende ideale per componenti strutturali.
Resistenza chimica del PVC
Il PVC resiste in modo eccellente ad acidi inorganici diluiti e medi (solforico fino al 50%, cloridrico fino al 35%), ipoclorito di sodio a tutte le concentrazioni di uso industriale (è il materiale preferito per NaClO), basi diluite e medie, soluzioni saline e acqua di mare, e oli minerali e grassi.
Limiti del PVC
Il PVC non resiste a temperature superiori a 60°C (la temperatura è il suo limite principale), solventi organici (acetone, MEK, THF che lo sciolgono), idrocarburi clorurati, acidi concentrati a temperature anche moderate e ammine e ammoniaca concentrata.
Proprietà meccaniche e termiche
La temperatura operativa massima è di soli 60°C, un limite significativo per molti processi industriali. Tuttavia, il PVC ha una rigidità superiore a PP e PE-HD a temperatura ambiente, una buona resistenza alla fiamma (autoestinguente grazie al contenuto di cloro) e una densità di 1,35-1,45 g/cm³.
Quando scegliere il PVC
Il PVC è la scelta corretta per circuiti di dosaggio e stoccaggio di ipoclorito di sodio, impianti di trattamento acque potabili (dove l’NaClO è il disinfettante standard), scrubber per l’abbattimento fumi acidi a temperatura ambiente, vasche e serbatoi per soluzioni acide diluite in ambiente non riscaldato e applicazioni dove la rigidità del materiale è importante.
PVDF: la resistenza chimica senza compromessi
Il PVDF è il materiale premium per pompe e agitatori destinati alle applicazioni più aggressive. Il suo costo è 3-5 volte superiore al PP, ma in molte applicazioni è l’unica opzione tecnicamente valida.
Resistenza chimica del PVDF
Il PVDF resiste in modo eccellente ad acidi inorganici forti a qualsiasi concentrazione (solforico fino al 98%, cloridrico a qualsiasi concentrazione, nitrico fino al 65%), acidi organici (acetico, formico, ossalico), alogeni e acidi alogenati (acido fluoridrico, cloro gassoso umido, bromo), perossido di idrogeno a concentrazioni moderate, solventi organici polari (acetone, MEK — a differenza di PP e PVC) e miscele acide aggressive usate nella produzione di semiconduttori.
Limiti del PVDF
Il PVDF non resiste a basi forti concentrate (NaOH > 30% a temperature elevate — questa è la differenza critica con PP che invece resiste), ammine alifatiche (trietilammina, dietilammina), acido solforico fumante (oleum), alcuni solventi fortemente basici (DMF, DMSO in condizioni aggressive) e acido nitrico concentrato oltre il 65% a temperature elevate.
La scarsa resistenza alle basi forti è un aspetto spesso sottovalutato: per applicazioni con soda caustica concentrata a caldo, il PP è più sicuro del PVDF.
Proprietà meccaniche e termiche
La temperatura operativa massima è di 100-120°C (significativamente superiore a PP e PVC), con un’eccellente stabilità dimensionale sotto carico anche a temperature elevate. La densità è di 1,75-1,78 g/cm³ (il più pesante dei tre) e la resistenza meccanica è superiore a PP e PVC in tutto il range di temperatura.
Quando scegliere il PVDF
Il PVDF è la scelta obbligata per acidi concentrati a temperature elevate (>50°C), acido fluoridrico a qualsiasi concentrazione, applicazioni dove sono presenti agenti ossidanti forti, industria dei semiconduttori (requisiti di purezza estrema), processi farmaceutici con solventi aggressivi, pompe a trascinamento magnetico per fluidi altamente pericolosi e tutte le applicazioni dove la sicurezza non ammette compromessi.
Gli altri materiali: PE-HD e Ebanite
Oltre ai tre materiali principali, Nuova Darimpianti utilizza altri due polimeri per applicazioni specifiche.
PE-HD (Polietilene ad alta densità)
Il PE-HD ha una resistenza chimica molto simile al PP, ma offre una migliore resistenza allo stress cracking ambientale e una maggiore flessibilità a basse temperature. È la scelta preferita per applicazioni con acido fluoridrico diluito (dove il PP può presentare problemi di stress cracking) e per installazioni all’aperto in climi freddi.
Il limite principale del PE-HD è la bassa temperatura massima operativa (60-70°C) e la minore rigidità rispetto al PP, che ne limita l’uso in componenti sotto pressione.
Ebanite
L’Ebanite è una gomma naturale vulcanizzata ad alto contenuto di zolfo, con una resistenza chimica eccellente ad acido cloridrico a tutte le concentrazioni, acido fluoridrico e soluzioni saline aggressive. Viene utilizzata come rivestimento interno di pompe e serbatoi in applicazioni dove la combinazione di resistenza chimica e resilienza meccanica è critica.
Tabella di compatibilità chimica: i casi più comuni
La tabella seguente riassume la compatibilità dei tre materiali principali con i reagenti chimici più utilizzati nell’industria. La classificazione utilizza tre livelli: R (resistente — uso continuativo sicuro), PR (parzialmente resistente — verificare concentrazione e temperatura), NR (non resistente — non utilizzare).
| Agente chimico | Conc. | Temp. | PP | PVC | PVDF |
|---|
| Acido solforico | <70% | 60°C | R | R | R |
| Acido solforico | 70-98% | 60°C | NR | NR | R |
| Acido solforico | 96% | 80°C | NR | NR | R |
| Acido cloridrico | <30% | 60°C | R | R | R |
| Acido cloridrico | 37% (conc.) | 60°C | PR | PR | R |
| Acido nitrico | <30% | 40°C | PR | PR | R |
| Acido nitrico | >50% | qualsiasi | NR | NR | R |
| Acido fluoridrico | <50% | 40°C | PR | NR | R |
| Acido fluoridrico | qualsiasi | 60°C | NR | NR | R |
| Ipoclorito di sodio | <15% | 40°C | R | R | R |
| Ipoclorito di sodio | concentrato | 40°C | PR | R | PR |
| Idrossido di sodio (NaOH) | <50% | 80°C | R | PR | R |
| Idrossido di sodio (NaOH) | >50% | 80°C | R | NR | PR |
| Perossido di idrogeno | <30% | 40°C | PR | PR | R |
| Perossido di idrogeno | >30% | 40°C | NR | NR | R |
| Acido cromico | qualsiasi | qualsiasi | NR | NR | R |
| Cloruro ferrico | qualsiasi | 60°C | R | R | R |
| Acetone | puro | 20°C | NR | NR | R |
| Metanolo | puro | 40°C | R | PR | R |
| Cloroformio | puro | 20°C | NR | NR | PR |
Nota importante: questa tabella è una guida orientativa. La resistenza chimica dipende dalla combinazione specifica di concentrazione, temperatura, durata dell’esposizione e stress meccanico. Per applicazioni critiche, consultare sempre le tabelle complete del produttore e richiedere un test di compatibilità.
Il metodo di fabbricazione: perché la lavorazione dal massello fa la differenza
La scelta del materiale è condizione necessaria ma non sufficiente per una pompa o un agitatore affidabile. Il metodo con cui il materiale viene trasformato nel componente finito influenza significativamente le sue prestazioni.
I limiti dello stampaggio
La maggior parte dei produttori di pompe e agitatori in plastica utilizza lo stampaggio a iniezione o il roto-stampaggio. Questi processi hanno vantaggi economici per grandi volumi, ma introducono potenziali problemi: le tensioni interne residue generate dal raffreddamento non uniforme possono causare fessurazione sotto stress chimico (Environmental Stress Cracking), gli spessori non uniformi creano punti deboli dove il materiale cede prima, e le linee di giunzione (weld lines) nel materiale stampato sono zone a resistenza ridotta.
Il vantaggio della lavorazione dal massello CNC
Nuova Darimpianti produce tutti i componenti critici (corpi pompa, giranti, alberi agitatore, bicchieri di contenimento) mediante lavorazione dal massello su centri di lavoro CNC a 3 e 5 assi. Questo significa che ogni pezzo viene ricavato da una barra o una lastra piena di materiale estruso, che per definizione è privo di tensioni termiche da stampaggio.
I vantaggi sono l’assenza totale di tensioni interne residue (il fattore principale nello stress cracking), il controllo preciso degli spessori (±0,1 mm su tutte le superfici), l’assenza di linee di giunzione e punti deboli, la possibilità di ottimizzare la geometria senza i vincoli dello stampo e la tracciabilità completa del lotto di materiale utilizzato.
In applicazioni con acidi concentrati a temperatura elevata, dove il materiale è sollecitato chimicamente e meccanicamente al massimo livello, la differenza tra un pezzo stampato e uno lavorato dal massello può significare anni di vita utile aggiuntivi.
Come scegliere: l’albero decisionale pratico
Per semplificare la selezione, ecco un percorso logico in quattro domande.
Domanda 1: Il fluido è un acido ossidante forte (nitrico, cromico) o un solvente organico? Se sì → PVDF è la scelta obbligata. Se no → procedi alla domanda 2.
Domanda 2: La temperatura operativa supera 60°C? Se sì → escludi il PVC, scegli tra PP (fino a 80-90°C) e PVDF (fino a 100-120°C). Se no → procedi alla domanda 3.
Domanda 3: Il fluido è ipoclorito di sodio? Se sì → PVC è la scelta preferita. Se no → procedi alla domanda 4.
Domanda 4: L’acido è concentrato (>70% solforico, >37% cloridrico, qualsiasi concentrazione di HF)? Se sì → PVDF. Se no → PP (la scelta economica per la maggior parte delle applicazioni standard).
Questo schema decisionale copre circa l’80% delle applicazioni. Per i casi rimanenti (miscele multi-componente, condizioni cicliche, presenza simultanea di più agenti aggressivi) è necessaria un’analisi specifica che tenga conto di tutti i fattori.
Per approfondimenti sulle pompe in cui questi materiali vengono utilizzati, vedi serie HTM, serie PMC e la categoria pompe verticali. Per gli agitatori, vedi serie EV e serie EVR.
Il PVDF è sempre migliore del PP?
No. Il PVDF ha una resistenza chimica superiore nella maggior parte dei casi, ma il PP resiste meglio alle basi forti concentrate (NaOH > 30% a caldo). Inoltre, il costo del PVDF è 3-5 volte superiore al PP: usarlo dove il PP è perfettamente adeguato è uno spreco economico. La scelta corretta dipende sempre dal fluido specifico, dalla concentrazione e dalla temperatura.
Posso usare il PVC per acido solforico?
Sì, ma solo per soluzioni diluite (fino al 50%) a temperatura ambiente (massimo 60°C). Per concentrazioni superiori o temperature elevate, il PVC non è adatto. Per acido solforico concentrato, solo il PVDF offre una resistenza adeguata.
Come faccio a sapere se il mio fluido è compatibile con un determinato materiale?
Il primo passo è consultare le tabelle di compatibilità chimica del produttore. Tuttavia, queste tabelle si riferiscono a condizioni standard. Per applicazioni critiche (alte temperature, alte concentrazioni, miscele, cicli termici), è consigliabile richiedere un test di immersione sul materiale specifico nelle condizioni operative reali.
Perché Nuova Darimpianti non usa il PTFE (Teflon)?
Il PTFE ha una resistenza chimica praticamente universale, ma non è lavorabile dal massello come i termoplastici. Il PTFE non può essere fuso e iniettato come PP o PVDF: viene sinterizzato da polvere, un processo che limita le geometrie realizzabili. Nuova Darimpianti utilizza il PVDF perché offre una resistenza chimica quasi comparabile al PTFE ma con una lavorabilità CNC eccellente, permettendo la produzione di geometrie complesse come corpi pompa e giranti.
Il materiale dell'O-ring è importante quanto quello del corpo pompa?
Assolutamente sì. Una pompa con corpo in PVDF ma O-ring in materiale incompatibile perderà comunque. Le guarnizioni devono essere selezionate con la stessa attenzione del corpo pompa. Nuova Darimpianti utilizza guarnizioni in FPM (Viton), EPDM o PTFE a seconda del fluido di processo.
Il materiale giusto per ogni applicazione
La scelta del materiale per pompe e agitatori in ambienti corrosivi non è una questione di “migliore” o “peggiore” in assoluto, ma di adeguatezza alla specifica applicazione. Il PP copre la maggior parte delle esigenze industriali standard a un costo accessibile. Il PVC eccelle con l’ipoclorito e le applicazioni a bassa temperatura. Il PVDF è insostituibile dove servono resistenza chimica estrema e temperature elevate.
Nuova Darimpianti produce pompe centrifughe (serie PMC, HTM), pompe verticali (serie VSK, VGA, VL) e agitatori (serie EV, EVR, KVL, KVRL) in tutti e tre i materiali, oltre a PE-HD e Ebanite per applicazioni specifiche. Ogni componente è lavorato dal massello CNC per garantire la massima affidabilità e durata.
Articoli correlati nel cluster: Pompe per Acidi Corrosivi, Pompe a Trascinamento Magnetico, Come Scegliere un Agitatore Industriale.
by nuovadarimpianti | 19-05-2026 | Pompe
Pompe a Trascinamento Magnetico
Funzionamento, Vantaggi e Applicazioni Industriali
Pompe a Trascinamento Magnetico: Come Funzionano e Quando Sceglierle
Ogni tenuta meccanica, per quanto ben progettata, è un compromesso: un punto di contatto tra una parte rotante e una parte fissa che prima o poi cederà. In un impianto che gestisce acido fluoridrico, solventi clorurati o fluidi tossici, quel “prima o poi” non è accettabile.
Le pompe a trascinamento magnetico eliminano il problema alla radice. Non esiste tenuta meccanica, non esiste punto di contatto, non esiste possibilità di perdita. Il moto viene trasmesso alla girante attraverso un campo magnetico che attraversa una parete stagna, mantenendo il fluido completamente isolato dall’esterno.
Questa guida tecnica spiega il principio di funzionamento delle pompe magnetiche, analizza vantaggi e limiti reali di questa tecnologia e aiuta a identificare le applicazioni dove il trascinamento magnetico rappresenta la scelta più sicura e conveniente.
Il principio di funzionamento: come si trasmette il moto senza contatto
Il cuore di una pompa a trascinamento magnetico è il sistema di accoppiamento che sostituisce la tradizionale tenuta meccanica sull’albero. Il meccanismo è elegante nella sua semplicità.
I tre componenti chiave
Il sistema è composto da tre elementi principali. Il magnete esterno (o trascinatore) è collegato all’albero del motore elettrico e ruota all’esterno del corpo pompa. Il magnete interno (o trascinato) è solidale con la girante ed è immerso nel fluido pompato. Tra i due si trova il bicchiere di contenimento (containment shell), una barriera stagna in materiale non magnetico che separa fisicamente la parte motrice dalla parte idraulica.
Come avviene la trasmissione
Quando il motore elettrico mette in rotazione il magnete esterno, il campo magnetico attraversa la parete del bicchiere di contenimento e mette in rotazione il magnete interno, che a sua volta trascina la girante. Non c’è alcun contatto fisico tra la parte asciutta (motore) e la parte bagnata (fluido). L’unica barriera tra il fluido e l’ambiente esterno è il bicchiere di contenimento, un componente completamente statico e quindi privo di usura meccanica.
Questo principio garantisce una tenuta ermetica assoluta per tutta la vita della pompa, senza necessità di regolazioni, sostituzioni periodiche o lubrificazione esterna.
Il ruolo del bicchiere di contenimento
Il bicchiere di contenimento è il componente più critico dal punto di vista progettuale. Deve essere realizzato in un materiale che soddisfi contemporaneamente tre requisiti: trasparenza magnetica (non deve attenuare il campo), resistenza chimica al fluido pompato e resistenza meccanica alla pressione interna.
Nelle pompe metalliche il bicchiere è tipicamente in Hastelloy o acciaio inox austenitico, ma questi materiali generano correnti parassite (eddy currents) che riducono l’efficienza e surriscaldano il fluido. Nelle pompe in materiale termoplastico come la serie HTM di Nuova Darimpianti, il bicchiere è in plastica tecnica, che non genera correnti parassite e offre un’eccellente resistenza chimica. Il risultato è un rendimento magnetico superiore e nessun riscaldamento indotto nel fluido.
Vantaggi concreti rispetto alle pompe con tenuta meccanica
La scelta di una pompa magnetica non si riduce alla sola eliminazione della tenuta meccanica. I vantaggi si estendono alla sicurezza dell’impianto, ai costi operativi e alla qualità del processo.
Zero emissioni fuggitive
Le normative europee e italiane sulla sicurezza impiantistica (Direttiva ATEX, D.Lgs. 81/2008, normativa Seveso) impongono limiti sempre più stringenti sulle emissioni fuggitive. Ogni tenuta meccanica è una potenziale fonte di emissione. Le pompe magnetiche, non avendo alcun punto di passaggio dell’albero attraverso il corpo pompa, garantiscono il rispetto delle normative più restrittive senza bisogno di sistemi di monitoraggio aggiuntivi.
In ambienti classificati ATEX (zone con presenza di atmosfere esplosive), l’assenza di qualsiasi punto di perdita riduce drasticamente il rischio di innesco e semplifica la valutazione del rischio.
Riduzione dei costi di manutenzione
La tenuta meccanica è il componente che richiede più manutenzione in una pompa centrifuga. La sua sostituzione comporta il fermo dell’impianto, lo smontaggio parziale della pompa e l’intervento di personale specializzato. In applicazioni con acidi concentrati, la vita media di una tenuta meccanica può variare da 6 a 18 mesi.
Eliminando la tenuta meccanica, la pompa a trascinamento magnetico riduce i fermi per manutenzione programmata, elimina la necessità di tenere a magazzino ricambi per la tenuta, abbatte i costi di intervento tecnico e prolunga gli intervalli tra le revisioni generali. Il costo iniziale leggermente superiore della pompa magnetica viene tipicamente recuperato entro 12-24 mesi grazie ai risparmi sulla manutenzione.
Assenza di contaminazione del fluido
Nelle pompe con tenuta meccanica, le facce della tenuta rilasciano microscopiche particelle di usura nel fluido pompato. In applicazioni farmaceutiche, nel trattamento delle acque ultra-pure e nella produzione di semiconduttori, questa contaminazione è inaccettabile.
Le pompe magnetiche, non avendo parti di strisciamento a contatto con il fluido (ad eccezione dei cuscinetti di supporto della girante), garantiscono un livello di purezza del fluido significativamente superiore.
Nessuna perdita di liquido di sbarramento
Le pompe con doppia tenuta meccanica (come la serie PMC-2 di Nuova Darimpianti) richiedono un liquido di sbarramento che deve essere compatibile con il fluido di processo, mantenuto a pressione costante e periodicamente rabboccato o sostituito. La pompa magnetica elimina questa necessità, semplificando l’installazione e riducendo i consumabili.
Limiti e precauzioni: quando la pompa magnetica non è la scelta giusta
Nessuna tecnologia è universale. Le pompe a trascinamento magnetico hanno limiti specifici che devono essere valutati attentamente in fase di selezione.
Il rischio del funzionamento a secco
Il limite più critico delle pompe magnetiche è la sensibilità al funzionamento a secco. I cuscinetti interni della girante sono lubrificati e raffreddati dal fluido pompato. Se la pompa funziona senza fluido, anche per pochi minuti, i cuscinetti si surriscaldano e si danneggiano, e nel peggiore dei casi i magneti perdono le loro proprietà magnetiche a causa del calore (smagnetizzazione).
Per prevenire questo problema è essenziale installare sensori di livello nel serbatoio di aspirazione, prevedere un dispositivo di protezione contro il marcia a secco (ad esempio un relè termico o un sensore di flusso) e non avviare mai la pompa con la mandata chiusa senza un bypass.
Coppia trasmissibile e slittamento
L’accoppiamento magnetico ha un limite di coppia massima trasmissibile. Se la resistenza del fluido supera questo limite — ad esempio per un blocco improvviso in mandata, un fluido troppo viscoso o un corpo estraneo nella girante — i magneti “slittano” e la trasmissione del moto si interrompe. Questo fenomeno, detto disaccoppiamento magnetico, protegge il motore da sovraccarichi ma richiede un intervento manuale per ripristinare il funzionamento.
Per applicazioni con fluidi viscosi (superiori a 200-300 cP) o con frequenti variazioni di carico improvvise, una pompa con tenuta meccanica può essere la scelta più indicata.
Prevalenza e potenza
A parità di dimensioni e potenza del motore, le pompe magnetiche sviluppano generalmente una prevalenza inferiore rispetto alle pompe con tenuta meccanica. Questo perché una parte dell’energia viene dissipata nell’accoppiamento magnetico (specialmente nei bicchieri metallici, meno nelle versioni in plastica). Per applicazioni che richiedono prevalenze elevate, è necessario selezionare una taglia di pompa maggiore o valutare le pompe verticali.
Temperatura e fluidi con solidi in sospensione
I magneti permanenti perdono potenza magnetica all’aumentare della temperatura. Per temperature superiori a 200°C (nelle versioni metalliche) o 100°C (nelle versioni in plastica), la coppia trasmissibile diminuisce significativamente. Inoltre, fluidi con particelle solide in sospensione possono danneggiare i cuscinetti interni più rapidamente rispetto a una pompa con tenuta meccanica.
Le applicazioni ideali per le pompe a trascinamento magnetico
Il trascinamento magnetico è la scelta tecnicamente superiore in tutti i casi dove la priorità è l’assenza assoluta di perdite. Ecco le applicazioni dove questa tecnologia esprime il massimo valore.
Industria chimica e petrolchimica
Il pompaggio di acidi concentrati (solforico, cloridrico, fluoridrico), solventi clorurati, basi forti e reagenti tossici è l’applicazione classica delle pompe magnetiche. La normativa Seveso classifica molti di questi fluidi come sostanze pericolose il cui rilascio deve essere prevenuto con ogni mezzo tecnicamente disponibile. Per approfondire vedi anche la nostra guida alle pompe per acidi corrosivi.
Trattamento superficiale e galvanica
Negli impianti galvanici, le vasche contengono soluzioni acide e basiche a temperatura controllata che devono essere trasferite senza contaminazione e senza perdite. La pompa magnetica è ideale per il ricircolo e il trasferimento tra vasche di bagni galvanici a base di acido cromico, solforico e fluoridrico.
Industria farmaceutica e alimentare
La purezza del fluido pompato è un requisito non negoziabile. Le pompe magnetiche, non rilasciando particelle dalla tenuta, soddisfano i requisiti di processi dove la contaminazione deve essere ridotta a zero.
Trattamento acque e scrubber
Il dosaggio e il trasferimento di reagenti chimici (ipoclorito di sodio, acido solforico per correzione pH, polielettroliti) in impianti di trattamento acque richiede pompe affidabili e prive di perdite, specialmente in installazioni all’aperto o in ambienti non presidiati. Per applicazioni di pompaggio da vasca interrata è spesso preferibile una pompa verticale serie VSK.
Produzione di semiconduttori
Le acque ultra-pure e i reagenti chimici utilizzati nella produzione di chip devono essere trasferiti senza alcuna contaminazione ionica. Le pompe magnetiche in PVDF sono lo standard di settore per queste applicazioni.
La serie HTM di Nuova Darimpianti: trascinamento magnetico in termoplastico
La serie HTM è la pompa centrifuga orizzontale a trascinamento magnetico progettata e prodotta da Nuova Darimpianti specificamente per fluidi corrosivi e pericolosi.
Costruzione dal massello CNC
A differenza della maggior parte delle pompe magnetiche presenti sul mercato, realizzate per stampaggio a iniezione, la serie HTM è prodotta mediante lavorazione dal massello: ogni componente — corpo pompa, girante, bicchiere di contenimento — viene ricavato da un blocco pieno di polimero su centri di lavoro CNC a 3 e 5 assi.
Questo metodo produttivo garantisce l’assenza di tensioni interne residue nel materiale (che nei pezzi stampati possono causare fessurazioni sotto stress chimico), tolleranze dimensionali di precisione che assicurano un accoppiamento ottimale tra magneti e bicchiere, e spessori uniformi e controllati che massimizzano la resistenza alla pressione interna.
Materiali disponibili
La serie HTM è disponibile in tre materiali termoplastici. Il polipropilene (PP) è indicato per acidi diluiti, soluzioni saline e basi a temperature fino a 80°C ed è la scelta più economica per fluidi non ossidanti. Il PVC è ideale per ipoclorito di sodio e soluzioni a temperatura ambiente fino a 60°C. Il PVDF offre la massima resistenza chimica per acidi concentrati, solventi e fluidi ossidanti fino a 100°C.
Caratteristiche tecniche principali
La serie HTM copre portate da pochi litri al minuto fino a flussi industriali significativi, con prevalenze adeguate alle applicazioni di trasferimento e ricircolo. Il bicchiere di contenimento in plastica tecnica elimina le perdite per correnti parassite tipiche dei bicchieri metallici, migliorando il rendimento complessivo della pompa.
Ogni pompa HTM può essere configurata su misura in termini di dimensioni degli attacchi, tipo di materiale e potenza del motore, grazie alla flessibilità della produzione CNC dal massello.
Come scegliere tra pompa magnetica e pompa con tenuta meccanica
La decisione tra trascinamento magnetico e tenuta meccanica non è sempre immediata. Ecco i criteri pratici per orientarsi.
Scegli la pompa a trascinamento magnetico (HTM) quando: il fluido è tossico, cancerogeno o altamente pericoloso; le normative richiedono zero emissioni fuggitive; il fluido tende a cristallizzare (la cristallizzazione distrugge le tenute meccaniche); l’impianto non è presidiato continuamente e non si possono tollerare perdite; i costi di manutenzione della tenuta meccanica sono elevati.
Scegli la pompa con tenuta meccanica (PMC-1 o PMC-2) quando: servono prevalenze elevate che la versione magnetica non raggiunge; il fluido contiene solidi in sospensione che danneggerebbero i cuscinetti della pompa magnetica; la temperatura supera i limiti dei magneti; si verificano frequenti variazioni di carico o condizioni di processo instabili; il fluido ha una viscosità superiore a 200 cP.
Soluzione intermedia — doppia tenuta flussata (PMC-2): se il fluido è pericoloso ma le condizioni operative non sono compatibili con una pompa magnetica, la serie PMC-2 con doppia tenuta flussata offre un livello di sicurezza elevato, con il liquido di sbarramento che funge da barriera aggiuntiva contro le perdite.
Qual è la differenza principale tra una pompa a trascinamento magnetico e una pompa con tenuta meccanica?
La differenza fondamentale è che nella pompa magnetica non c’è alcun passaggio dell’albero attraverso il corpo pompa. Il moto viene trasmesso attraverso un campo magnetico che attraversa una parete stagna (il bicchiere di contenimento). Questo elimina completamente il rischio di perdite, che nella pompa con tenuta meccanica dipende dall’integrità delle facce della tenuta.
Le pompe a trascinamento magnetico consumano più energia?
Nelle versioni con bicchiere di contenimento metallico, sì: le correnti parassite generano una perdita di potenza del 5-15%. Nelle pompe con bicchiere in materiale plastico, come la serie HTM di Nuova Darimpianti, le perdite magnetiche sono trascurabili e il rendimento è paragonabile a quello di una pompa con tenuta meccanica.
Cosa succede se la pompa magnetica funziona a secco?
Il funzionamento a secco è il principale rischio per le pompe magnetiche. Senza fluido a lubrificare i cuscinetti interni, si verifica un rapido surriscaldamento che può danneggiare i cuscinetti e, nei casi più gravi, smagnetizzare i magneti. È indispensabile prevedere protezioni contro il marcia a secco (sensori di livello, relè termici, sensori di flusso).
Per quali fluidi è consigliata la pompa a trascinamento magnetico?
Per tutti i fluidi dove una perdita sarebbe inaccettabile: acidi concentrati (solforico, cloridrico, fluoridrico, nitrico), solventi tossici, fluidi cancerogeni, reagenti costosi, fluidi che cristallizzano e soluzioni farmaceutiche che richiedono purezza assoluta.
La serie HTM può essere personalizzata?
Sì. Essendo prodotta dal massello con lavorazione CNC, la serie HTM può essere configurata in termini di materiale (PP, PVC, PVDF), dimensioni degli attacchi, portata e prevalenza. Nuova Darimpianti progetta soluzioni personalizzate per esigenze specifiche di impianto.
La scelta sicura per fluidi che non ammettono compromessi
Le pompe a trascinamento magnetico non sono la soluzione per ogni applicazione, ma quando il fluido è pericoloso, tossico o corrosivo e la perdita zero non è un optional ma un requisito, rappresentano la tecnologia più affidabile disponibile.
La serie HTM di Nuova Darimpianti combina il principio del trascinamento magnetico con la lavorazione dal massello CNC in materiali termoplastici, offrendo una pompa priva di perdite, resistente alla corrosione e costruita con tolleranze di precisione superiori allo stampaggio.
by nuovadarimpianti | 19-05-2026 | Pompe
Pompe per Acidi Corrosivi:
Come Scegliere Materiale e Tipologia
Guida alla scelta delle pompe per acidi corrosivi
Il trasferimento di acidi è una delle operazioni più critiche in qualsiasi impianto chimico, galvanico o farmaceutico. Una scelta sbagliata del materiale o della tipologia di pompa non comporta solo un guasto meccanico: può provocare sversamenti pericolosi, fermi impianto costosi e, nei casi peggiori, rischi per la sicurezza degli operatori.
Il problema è che non esiste una pompa universale per tutti gli acidi. L’acido solforico concentrato al 98% richiede un approccio completamente diverso rispetto a una soluzione diluita di acido cloridrico al 5%. Temperatura, concentrazione, presenza di particelle solide e portata richiesta sono tutti fattori che influenzano la scelta.
In questa guida tecnica analizziamo i criteri fondamentali per selezionare la pompa più adatta a ogni tipo di acido corrosivo, confrontando materiali termoplastici e tipologie costruttive.
Perché le pompe metalliche non bastano per gli acidi
Le pompe in acciaio inox (AISI 316) vengono spesso considerate la scelta “sicura” per applicazioni chimiche. In realtà, l’acciaio inossidabile ha limiti significativi quando si tratta di acidi:
- L’acido cloridrico attacca l’acciaio inox già a concentrazioni molto basse, provocando corrosione per vaiolatura (pitting) che deteriora rapidamente la girante e il corpo pompa.
- L’acido solforico concentrato a temperature superiori a 50°C causa corrosione generalizzata anche sui gradi più resistenti.
- L’acido fluoridrico è incompatibile con qualsiasi lega a base di ferro.
Inoltre, la corrosione metallica contamina il fluido pompato con ioni metallici, un problema inaccettabile nell’industria farmaceutica, nel trattamento delle acque potabili e nella produzione di semiconduttori.
Per queste ragioni, le pompe in materiali termoplastici rappresentano la soluzione più affidabile e spesso più economica per il pompaggio di acidi corrosivi.
I tre materiali termoplastici a confronto: PP, PVC e PVDF
Polipropilene (PP)
il materiale più versatile
Il polipropilene è il materiale termoplastico più utilizzato nella costruzione di pompe per fluidi corrosivi, e per buone ragioni. Offre un’eccellente resistenza alla maggior parte degli acidi diluiti, alle soluzioni saline e alle basi, con una temperatura operativa massima di 80-90°C.
Il PP è la scelta ideale per acidi e basi diluiti in ambiente non ossidante, soluzioni galvaniche a base di acido solforico diluito, soluzioni saline e bagni di decapaggio, e processi dove il costo del materiale è un fattore critico.
Il limite principale del polipropilene è la scarsa resistenza agli agenti ossidanti forti (come l’acido nitrico concentrato e l’acqua ossigenata ad alta concentrazione) e ai solventi organici clorurati.
PVC
lo specialista delle basse temperature
Il PVC offre una resistenza chimica simile al PP per molti acidi, con un vantaggio specifico: è il materiale d’elezione per l’ipoclorito di sodio, un reagente largamente usato nel trattamento acque e negli impianti galvanici.
La temperatura operativa massima è però limitata a 60°C, il che ne restringe l’uso a processi a temperatura ambiente o leggermente superiore. Il PVC non è adatto a solventi organici e idrocarburi aromatici.
Le applicazioni tipiche includono scrubber per l’abbattimento fumi, vasche di contenimento e circuiti di dosaggio di ipoclorito di sodio.
PVDF
la resistenza chimica superiore
Il polivinilidene fluoruro è il materiale termoplastico più performante per applicazioni con acidi aggressivi. La presenza di atomi di fluoro nella catena polimerica garantisce legami chimici più stabili, offrendo una resistenza eccezionale agli acidi forti concentrati.
Il PVDF resiste all’acido solforico fino al 98% di concentrazione, all’acido cloridrico a qualsiasi concentrazione, all’acido nitrico concentrato e agli agenti ossidanti forti. La temperatura operativa massima raggiunge i 100°C, con buona stabilità dimensionale sotto carico.
Il costo superiore rispetto a PP e PVC è giustificato dalla maggiore durata in ambienti estremi e dalla riduzione dei fermi impianto per manutenzione.
Il PVDF è la scelta obbligata per pompe a trascinamento magnetico che gestiscono acidi concentrati, trasferimento di acido solforico concentrato a temperatura elevata, processi farmaceutici dove la purezza è critica e applicazioni con acido fluoridrico.
Tabella di confronto rapido
| | | |
| | | |
| | | |
Acido solforico concentrato | | | |
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |
Le tipologie di pompe per acidi: quale configurazione scegliere
Pompe centrifughe orizzontali con tenuta meccanica
Le pompe centrifughe orizzontali sono la tipologia più diffusa per il trasferimento di fluidi corrosivi. Il fluido entra assialmente nella girante e viene accelerato verso l’esterno per effetto della forza centrifuga, generando portata e prevalenza.
La tenuta meccanica è il componente più critico: è il punto di contatto tra la parte rotante (albero) e quella fissa (corpo pompa), e deve impedire qualsiasi fuoriuscita di fluido. Le tenute singole sono adeguate per fluidi a bassa pericolosità, mentre la doppia tenuta flussata aggiunge una barriera di sicurezza con un liquido di sbarramento tra le due facce della tenuta.
Le pompe della serie PMC di Nuova Darimpianti sono realizzate con corpo e girante lavorati dal massello (blocco pieno di polimero) su centri di lavoro CNC a 3 e 5 assi, un metodo che garantisce tolleranze dimensionali superiori e una resistenza alle pressioni interne più elevata rispetto alle pompe ottenute per stampaggio. La serie PMC-1 monta una tenuta meccanica singola, mentre la serie PMC-2 è equipaggiata con doppia tenuta flussata per la massima sicurezza nel pompaggio di acidi concentrati e liquidi pericolosi.
Pompe a trascinamento magnetico: zero perdite
Le pompe a trascinamento magnetico eliminano completamente la tenuta meccanica. Il moto viene trasmesso dall’albero del motore alla girante attraverso una coppia di magneti separati da un bicchiere di contenimento stagno. Non c’è alcun contatto fisico tra la parte motrice e il fluido.
Questa soluzione garantisce la totale assenza di perdite, un vantaggio decisivo quando si pompano acidi concentrati, solventi tossici o fluidi con tendenza alla cristallizzazione che danneggerebbe una tenuta meccanica tradizionale.
La serie HTM di Nuova Darimpianti è una pompa centrifuga orizzontale a trascinamento magnetico disponibile in PP, PVC e PVDF, progettata specificamente per acidi forti, fluidi pericolosi e applicazioni dove la sicurezza è prioritaria.
I limiti delle pompe magnetiche includono la sensibilità al funzionamento a secco (che può smagnetizzare i magneti) e una prevalenza generalmente inferiore rispetto alle pompe con tenuta meccanica a parità di potenza.
Pompe verticali: ideali per installazione su vasca
Le pompe verticali vengono installate direttamente sul bordo del serbatoio o della vasca, con l’albero e la girante immersi nel fluido. Questa configurazione elimina il problema della tenuta meccanica in quanto non c’è passaggio del fluido attraverso guarnizioni esterne.
La serie VSK di Nuova Darimpianti è una pompa verticale a sbalzo senza boccole di guida: l’assenza di parti di strisciamento a contatto con il liquido riduce drasticamente l’usura, rendendola ideale per fluidi con solidi in sospensione o particelle abrasive.
Le pompe verticali sono particolarmente adatte per vasche galvaniche, serbatoi di stoccaggio acidi, sistemi di ricircolo scrubber e applicazioni dove lo spazio a pavimento è limitato.
Pompe da travaso per fusti
Per lo svuotamento di fusti e contenitori, servono soluzioni portatili e maneggevoli. Le pompe da travaso in PP e PVDF permettono il trasferimento sicuro di acidi e basi da fusti industriali senza necessità di ribaltamento, riducendo il rischio di sversamenti.
Come dimensionare la pompa: i parametri fondamentali
La scelta del materiale e della tipologia non è sufficiente: la pompa deve essere correttamente dimensionata per le condizioni operative dell’impianto.
I parametri chiave sono:
- la portata, ovvero il volume di fluido da trasferire nell’unità di tempo, espressa in litri/minuto o metri cubi/ora
- la prevalenza, cioè l’energia che la pompa deve fornire al fluido per vincere le perdite di carico del circuito e il dislivello geometrico, espressa in metri di colonna di liquido
- e l’NPSH (Net Positive Suction Head), il parametro che determina se la pompa può aspirare il fluido senza che si verifichi cavitazione.
La cavitazione è un fenomeno distruttivo che si verifica quando la pressione in aspirazione scende al di sotto della tensione di vapore del fluido, causando la formazione e il collasso violento di bolle di vapore sulla girante. In una pompa in plastica, la cavitazione può erodere la girante in tempi molto rapidi.
Un errore comune è dimensionare la pompa considerando solo la potenza del motore in HP o kW. Il parametro critico è in realtà la coppia trasmessa all’albero, che determina la capacità della pompa di vincere la resistenza del fluido. Per fluidi viscosi o densi, una pompa con motore potente ma coppia insufficiente non funzionerà correttamente.
Un errore comune è dimensionare la pompa considerando solo la potenza del motore in HP o kW. Il parametro critico è in realtà la coppia trasmessa all’albero, che determina la capacità della pompa di vincere la resistenza del fluido. Per fluidi viscosi o densi, una pompa con motore potente ma coppia insufficiente non funzionerà correttamente.
Come dimensionare la pompa: i parametri fondamentali
Per semplificare la scelta, ecco le combinazioni materiale-tipologia più comuni per i principali acidi industriali:
-
\Acido solforico (H₂SO₄):
Per concentrazioni fino al 70% e temperature fino a 80°C la scelta è PP con pompa centrifuga orizzontale (serie PMC). Per concentrazioni superiori al 70% o temperature elevate è necessario il PVDF, preferibilmente con pompa a trascinamento magnetico (serie HTM) per eliminare il rischio di perdite.
A qualsiasi concentrazione il PVDF offre la migliore resistenza. Per soluzioni diluite a temperatura ambiente il PP è un’alternativa economica valida. La pompa verticale (serie VSK) è ideale per l’aspirazione diretta da vasca.
Essendo un forte ossidante, l’acido nitrico attacca il PP. Il PVDF è il materiale d’obbligo per concentrazioni superiori al 40%. Per soluzioni diluite il PVC può essere adeguato fino a 60°C.
-
\Ipoclorito di sodio (NaClO):
Il PVC è il materiale preferito per l’ipoclorito di sodio. Pompe verticali per il dosaggio da serbatoi di stoccaggio o pompe orizzontali PMC per circuiti di distribuzione.
Richiede esclusivamente PVDF con pompa a trascinamento magnetico (serie HTM) per la massima sicurezza. L’acido fluoridrico è altamente tossico e nessuna perdita è accettabile.
Il vantaggio della lavorazione dal massello
Un aspetto spesso sottovalutato nella scelta di una pompa per acidi è il metodo di fabbricazione del corpo pompa. La maggior parte dei produttori utilizza lo stampaggio a iniezione o il roto-stampaggio, processi che possono introdurre tensioni interne nel materiale e spessori non uniformi.
Nuova Darimpianti produce i corpi pompa mediante lavorazione dal massello: ogni componente viene ricavato da un blocco pieno di polimero su centri di lavoro CNC a 3 e 5 assi.
Questo metodo garantisce l’assenza di tensioni interne residue, tolleranze dimensionali di precisione millimetrica, spessori uniformi e controllati in ogni punto del corpo pompa e una resistenza alle pressioni interne superiore rispetto ai pezzi stampati.
Il risultato è una pompa più robusta, più precisa e con una vita utile più lunga, particolarmente in applicazioni con acidi concentrati dove le sollecitazioni chimiche sono al massimo livello.
Quale materiale è migliore per l'acido solforico: PP o PVDF?
Dipende dalla concentrazione. Il PP resiste bene fino al 70% circa a temperatura ambiente. Per concentrazioni superiori o temperature elevate, il PVDF è indispensabile per la sua superiore resistenza chimica ai forti ossidanti.
Le pompe a trascinamento magnetico possono funzionare a secco?
No, il funzionamento a secco è il principale rischio per le pompe magnetiche. L’assenza di fluido che lubrifica e raffredda i cuscinetti interni può causare il surriscaldamento e la smagnetizzazione dei magneti. È essenziale prevedere protezioni contro il marcia a secco.
Ogni quanto va sostituita la tenuta meccanica su una pompa per acidi?
La durata della tenuta dipende dal tipo di fluido, dalla temperatura e dal ciclo operativo. In condizioni tipiche, una tenuta meccanica su pompa per acidi dura da 6 a 18 mesi. Con la serie PMC-2 a doppia tenuta flussata, la barriera del liquido di sbarramento prolunga significativamente la vita della tenuta.
Cosa succede se scelgo il materiale sbagliato?
La corrosione chimica può manifestarsi come rigonfiamento del polimero, fessurazione da stress cracking, perdita di resistenza meccanica o, nei casi peggiori, rottura improvvisa del corpo pompa con sversamento del fluido. Per questo è fondamentale consultare le tabelle di compatibilità chimica prima di selezionare il materiale.
Nuova Darimpianti può realizzare pompe su misura?
Sì. Grazie alla produzione dal massello CNC, Nuova Darimpianti realizza pompe con configurazioni personalizzate in termini di materiale, dimensioni, attacchi e accessori. Ogni pompa può essere progettata sulle specifiche esigenze dell’impianto.
Scegli la pompa giusta per il tuo processo
Hai bisogno di una consulenza tecnica per la scelta della pompa più adatta al tuo processo?
Contatta i nostri tecnici per un preventivo personalizzato.
La selezione corretta di una pompa per acidi corrosivi richiede un’analisi attenta di quattro fattori: il tipo di acido e la sua concentrazione, la temperatura operativa, la portata e la prevalenza necessarie, e il livello di sicurezza richiesto.
Nuova Darimpianti progetta e produce pompe centrifughe orizzontali (serie PMC-1 e PMC-2), pompe a trascinamento magnetico (serie HTM) e pompe verticali (serie VSK, VGA, VL) in PP, PVC e PVDF, tutte lavorate dal massello con tecnologia CNC.
